Shim og ikke-standardstigskrueI 12,9-klasse er CNC-vendingsverktøylinjetilbehør viktige funksjonelle komponenter i presisjonsmaskinering. Deres kjernefunksjoner og funksjoner er som følger.
I. Kjernefunksjoner av Shim
Presis posisjonering og støtte
Serverer som et overgangsstykke mellom innsatsen og verktøylinjen, sikrer det presis innsatsinstallasjon og reduserer skjæringsvibrasjon.
Materialet med høy hardhet absorberer skjæringskrefter overført av innsatsen, og forhindrer slitasje på verktøystangen.
Utvidet verktøyets levetid: distribuerer kraft på innsatsen, og forhindrer stresskonsentrasjon som kan forårsake sprekker i verktøystangen. Overflateherding forbedrer slitemotstanden og tilpasser seg høyhastighets skjæreforhold.
Kompatibilitet og tilpasningsevne: Ulike verktøystangdiametre (M5/M6/M8) er kompatible med forskjellige verktøystangdiametre for å imøtekomme ikke-standardtilpasningsbehov.
Spesielle design (for eksempel faser eller riller) har plass til komplekse innsatser.

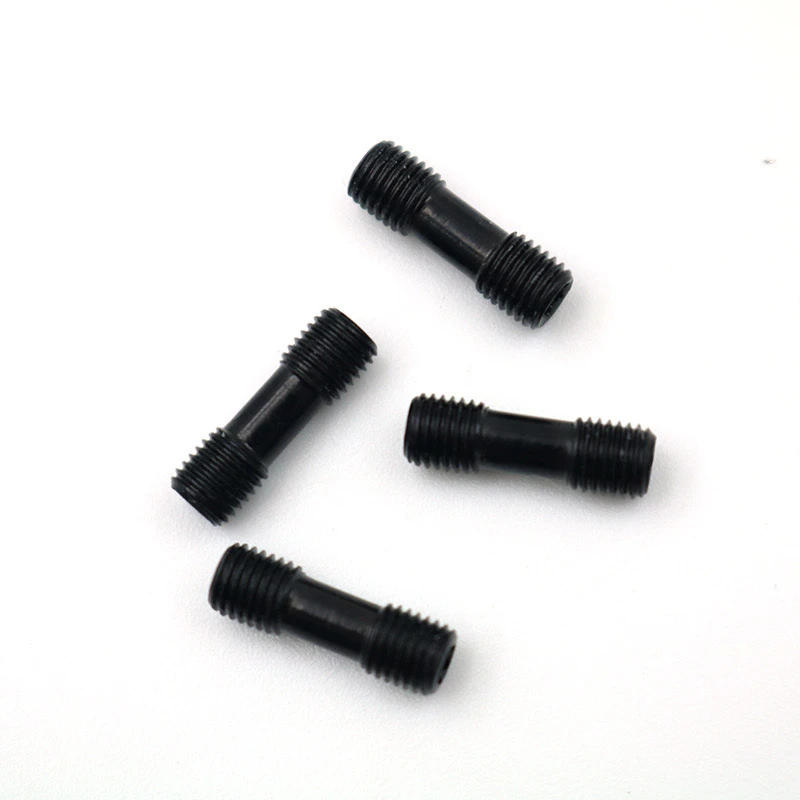

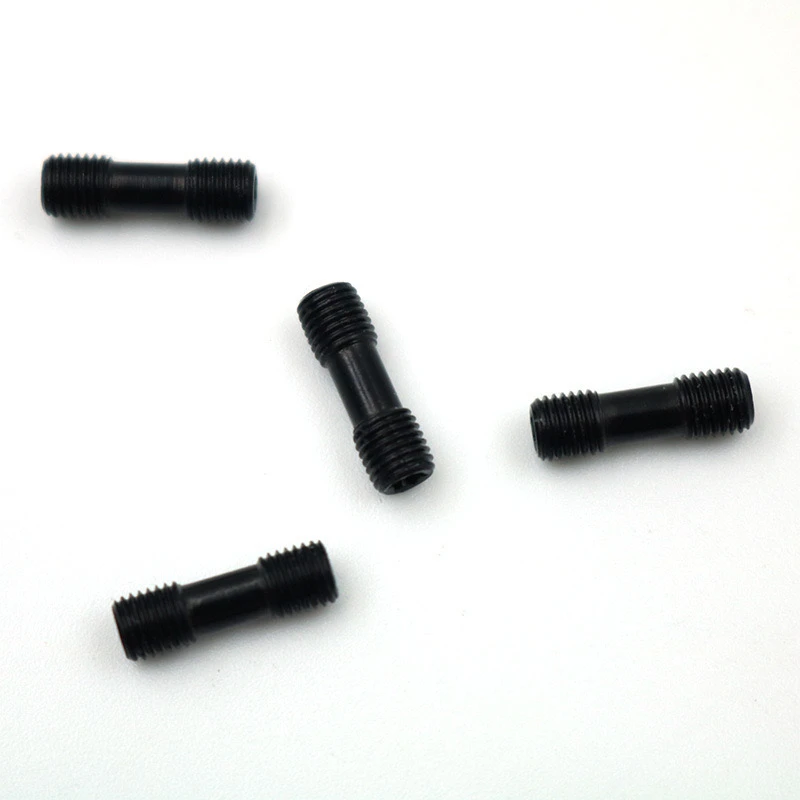

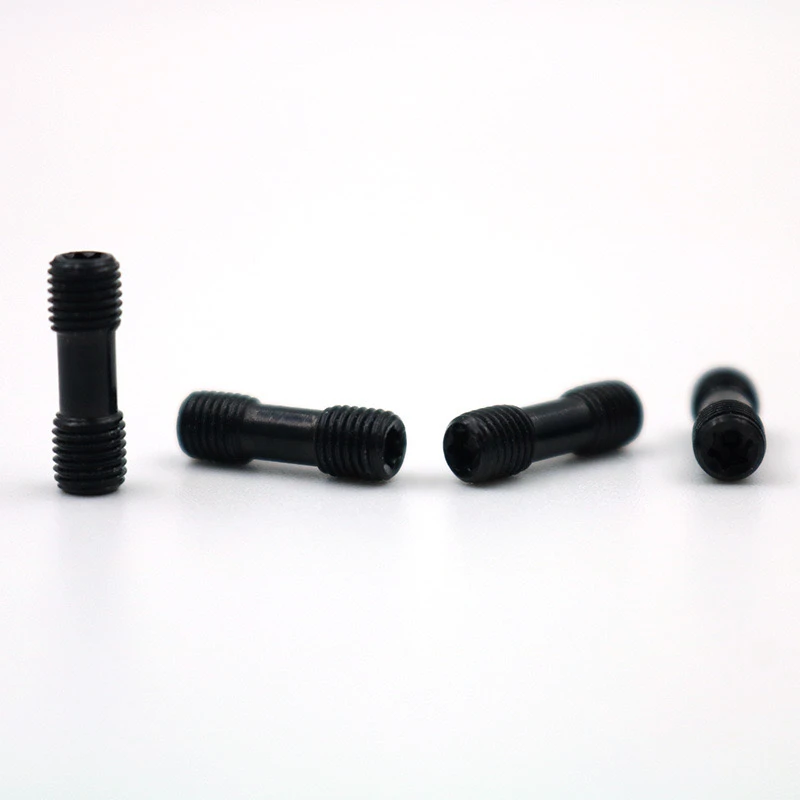

Ii. Kjernefunksjoner avIkke-standard piggskrue
Høy styrke festing
12,9-klasse strekkfasthet (større enn eller lik 1220 MPa) sikrer at innsatsen og shim forblir sikker under høyhastighetsskjæring.
Dobbeltstarttråddesignet muliggjør differensiert låsing: Fintrådenden forhindrer å løsne, mens den grove avstanden er en rask montering og demontering.
Tilpasning
Trådlengde og tonehøyde kan tilpasses for å oppfylle de spesifikke kravene til maskinverktøyet eller verktøyholderen, og løse installasjonsproblemer der standarddeler ikke kan installeres.
Spesielle materialer (for eksempel rustfritt stål eller titanbelegg) er tilgjengelige for å håndtere etsende kjølevæske eller miljøer med høy temperatur.
Stabilitet og vibrasjonsdemping
Presisjonstrådjustering reduserer montering av clearance og reduserer mikrovibrasjon under skjæring.
Noen design inkluderer elastiske vaskemaskinspor for å undertrykke resonans ytterligere.
Iii. Samarbeidsarbeidsscenarier
Typiske applikasjoner: Når du snur rustfritt stål eller titanlegeringer, støtter SHIM innsatsen for å motstå periodiske skjærekrefter, mens den tilpassede dobbeltstartskruen opprettholder systemstivheten gjennom høy forhåndsinnlasting for å forhindre flis.
Utvalgsanbefalinger
SHIMS: Foretrekker modeller med anti-skli-spor eller lokalisering av pinnehull for forbedret stabilitet.
Skruer: Velg dobbeltstart-forholdet basert på verktøyholdertråddybden for å unngå låsing eller utilstrekkelig styrke.
Gjennom disse designene sikrer de to skruene påliteligheten til CNC-verktøy i maskinering med høy belastning, noe som gjør dem spesielt egnet for presisjonsproduksjonsapplikasjoner som Aerospace og Mold Manufacturing. Utvalgsanbefalinger
SHIMS: Foretrekker modeller med anti-skli-spor eller lokalisering av pinnehull for forbedret stabilitet.
Skruer: Velg et dobbeltstart-forhold basert på skaftetybden for å unngå låsing eller utilstrekkelig styrke.
Gjennom disse to designene sikres påliteligheten til CNC-verktøy i maskinering med høy belastning, noe som gjør dem spesielt egnet for presisjonsproduksjonsapplikasjoner som luftfart og formproduksjon.
