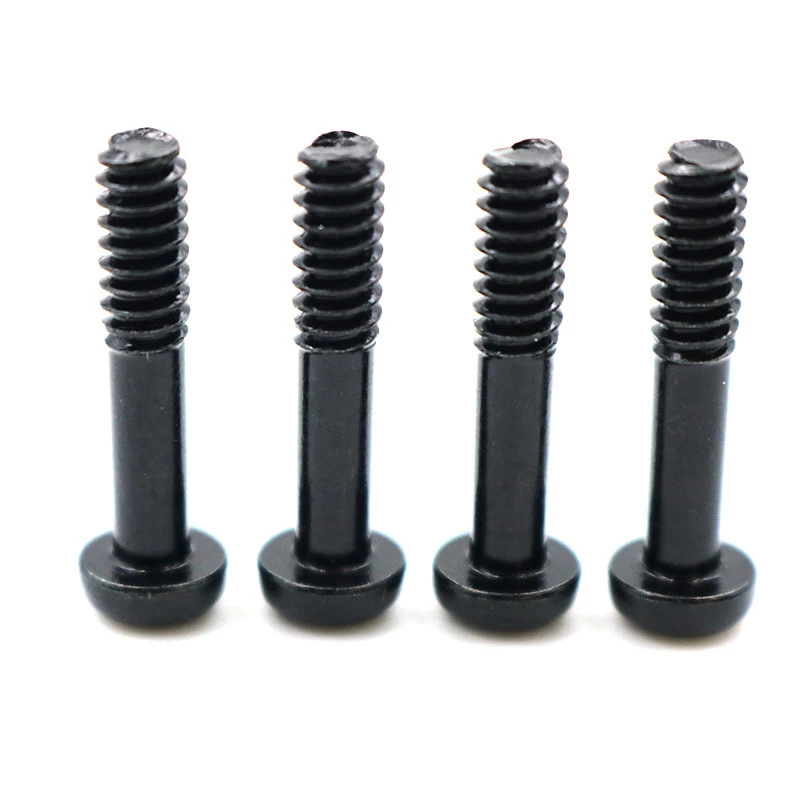

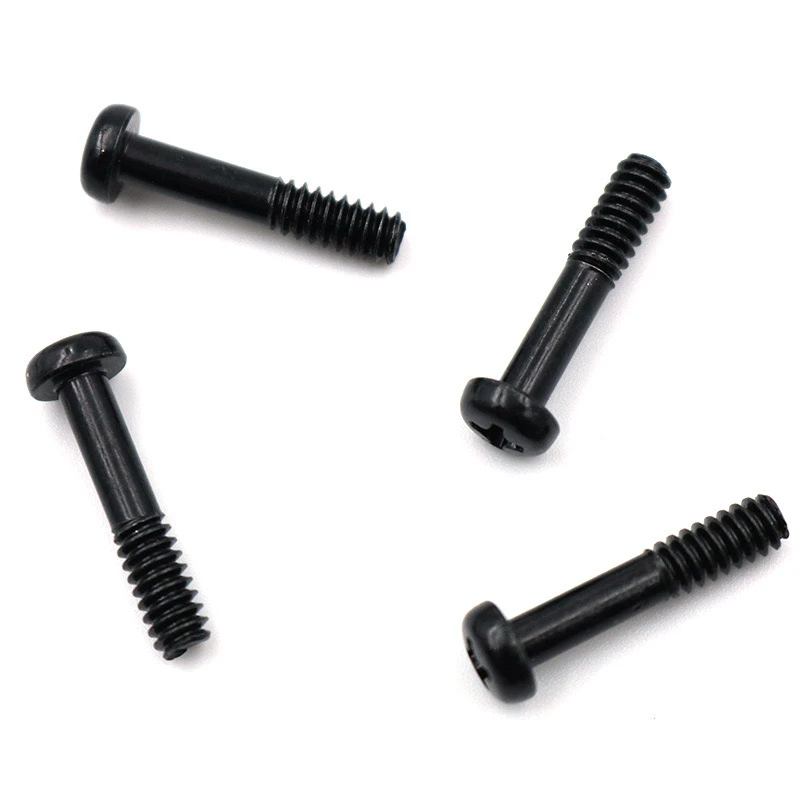

10.9 Karbonstål svart belagt pannehode korsspor fangeskrue(GB818 Standard, rundhode-anti-løsende halvtråd tynn stang) er en høy styrke, anti-løsende presisjonsfeste. Følgende er en detaljert beskrivelse av tilpasningskravene. Innholdet er lagdelt i henhold til teknisk logikk, og nøkkelparametrene blir fremhevet
Kjerneverdien til denne skruen ligger i balansen mellom høy styrke, anti-løsende og presisjonstilpasning. Det er egnet for industrielle felt som krever både pålitelighet og installasjonsnøyaktighet.
1. Grunnleggende standarder og spesifikasjoner
Implementeringsstandard: GB818, det er nødvendig å avklare om det er en full tråd eller en halv tråd
Ytelsesnivå: 10,9 klasse (karbonstålmateriale, strekkfasthet større enn eller lik 1040MPa, avkastningsstyrke større enn eller lik 940MPa)
Overflatebehandling: Svart platting (svart sinkbelegg/svart oksidasjon, krav til salt spray test må indikeres, for eksempel 72H nøytralt saltspray)
2. Krav til strukturell parameter tilpasning

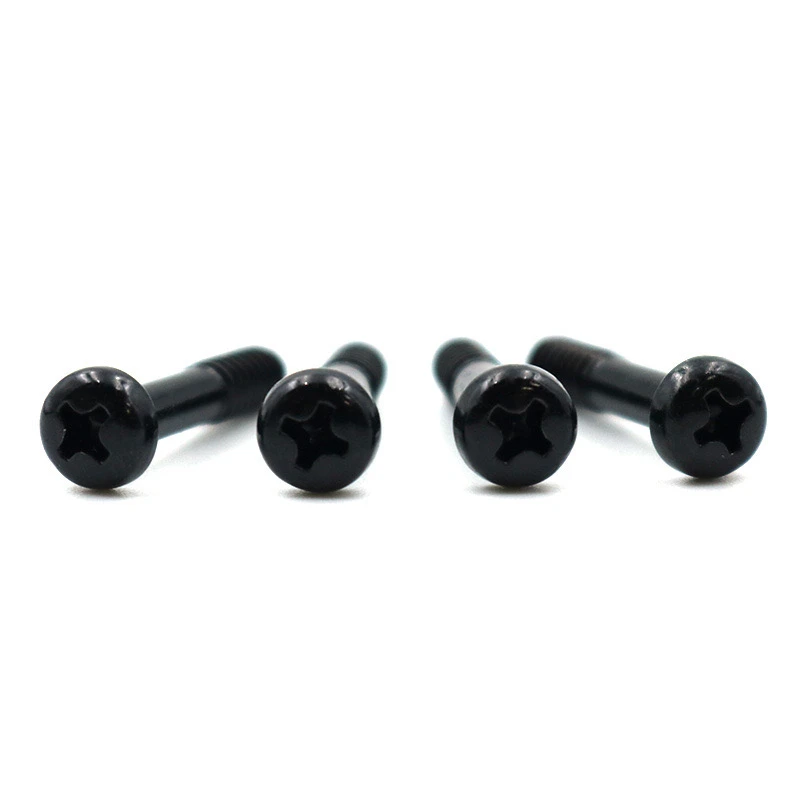

Hodetype: Pannehode med kryssspor, ved hjelp av ISO 7045 Standard spilleautomat
Anti-Loosening Design: Nylon Washer Forhåndsinstallert eller metalllåsingspakning; materialet må spesifiseres.
Stangdesign: tynn stang, halvtråd. Bare stangdiameter mindre enn eller lik tråd med mindre diameter, trådlengde større enn eller lik 1,5D.
Trådspesifikasjon: Metrisk tråd (for eksempel M3-M8), fin tråd må merkes med stigning
Total lengde: 10-50mm (økt med 1 mm, spesifikk størrelsesbord må leveres)
Iii. Materiale og prosessbehov
Materiale: SCM435 eller tilsvarende 10.9 Legeringsstål
Hardhet: HRC 32-39
Anti-Loosening Treatment:
Forhåndsinnstilt PA66 nylonring (temperaturbestandig -40 grader ~ +120 grad)
Dobbeltstabs metalllåsing pakning (304 rustfritt stål)
Overflatebehandlingsdetaljer
Beleggstykkelse: Svart sinklag større enn eller lik 8μm
Valgfrie tilleggskrav: Anti-rustolje
IV. Viktige kvalitetskontrollpunkter
Momenttest: Monteringsmoment større enn eller lik standardverdi
Anti-Loosening Performance: Vibration Test, i henhold til GB/T 10431 Standard, 2000 sykluser uten å løsne passering.
Utseende: Ensartet belegg uten utsatt bunn, kryssspor uten burrs
V. Emballasje og merking
Pakkemetode: PVC blisterbrett i indre boks (100 stk per brett), 5000 stk/boks i ytre boks (justerbar)
Merking av innhold: Lasermerking (inkludert 10.9 karakter, batchnummer, produsentkode)
Vi. Ytterligere krav til tjeneste
Sertifiseringskrav: Hvis det kreves en ROHS/Reach Compliance -erklæring
Leveringssyklus: 15 dager for muggutvikling (etter første prøvebekreftelse), 30 dager for masseproduksjon
Akseptmetode: Prøvetakingsinspeksjon i henhold til GB/T 90.1-2015
Det anbefales å tilveiebringe tegninger eller prøver for å bekrefte nøkkeldimensjoner, for eksempel hodediameter K -verdi og tverrgrengedybde for å unngå tvetydighet.
