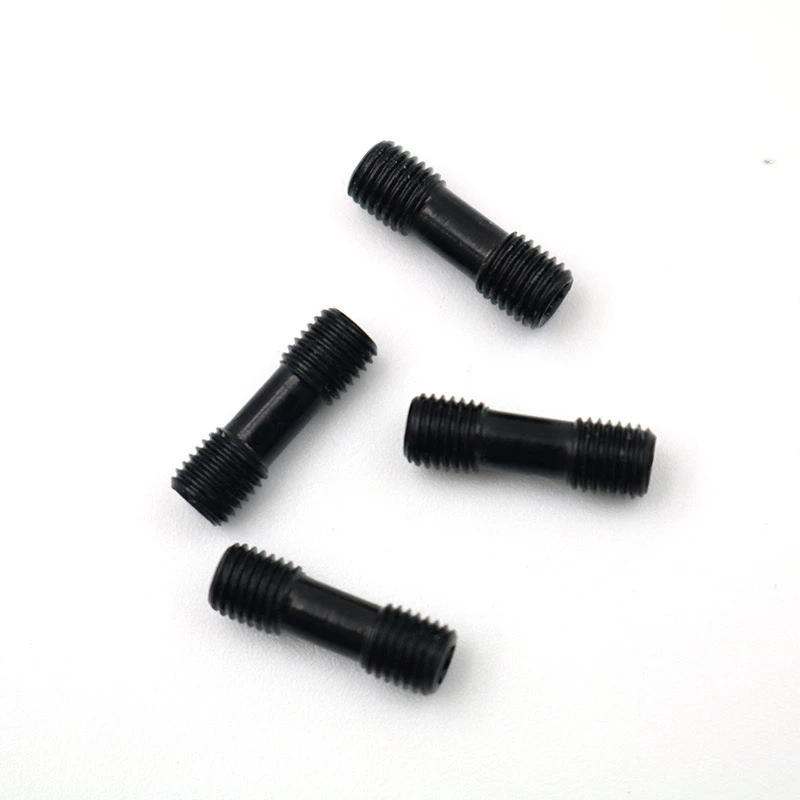

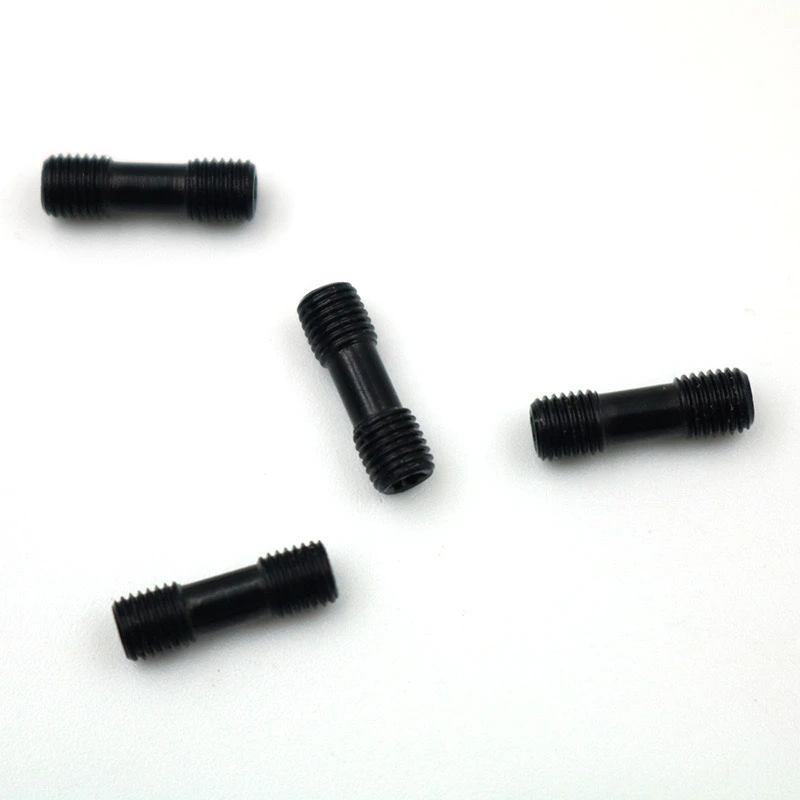

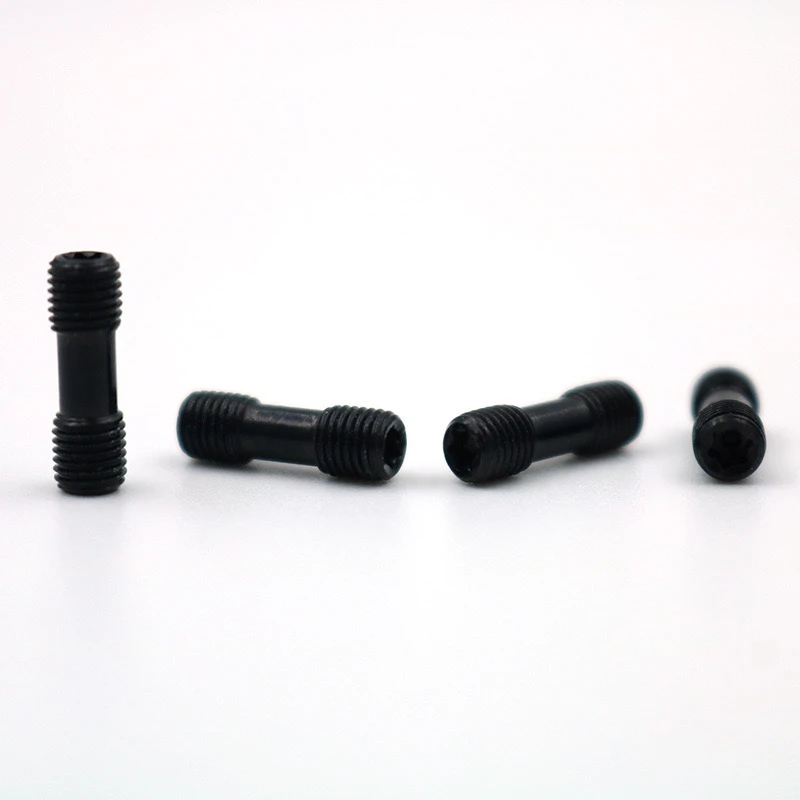

Shims og ikke-standard studieskruerBrukes i 12,9-klasse CNC vendingsverktøystangtilbehør er viktige funksjonelle komponenter i presisjonsbearbeiding. Følgende beskriver deres tilpasningskrav.
1. Grunnleggende parametere
Materiale: 12,9-klasse legeringsstål
Overflatebehandling: Svertet/nikkelbelagt/dacromet (valgbar basert på krav til korrosjonsbeskyttelse; svertet er standard).
Hardhet: HRC 39-44 (sikre en balanse mellom høy styrke og seighet)
Trådspesifikasjon: Ikke-standard tappetråd.
Trådnøyaktighet: 6G -karakter
Total lengde: Tilpasset basert på shim -tykkelse
2. Strukturell design
Hodetype: Ekstern sekskantet eller sylindrisk flatt hode i begge ender.
Overgangsdel: Den mellompolerte stangdiameteren må være mindre enn tråden mindre diameter for å unngå forstyrrelser.
Undercut Groove: En underskåret spor er maskinert i enden av tråden.
3. Spesielle krav
Anti-Loosening Treatment: Valgfri trådforsegling Pre-belegg eller låsespor er tilgjengelige.
Merking: Lasermerking av materialkvalitet (12,9) og spesifikasjon (f.eks. M5-M6)
Emballasje: Rust-sikre olje + vakuumbagging, 50 stykker/boks (eller som per kundes forespørsel)
4. Inspeksjonsstandarder
Dimensjonal inspeksjon: Trådverifisering med GO/NO-Go-målere, nøkkeldimensjoner målt med tredimensjonal koordinatmåling
Prestasjonstesting: Strekk- og dreiemomenttesting utføres på tilfeldige prøver.
Salt spray-test: Belegget må passere en 48-timers nøytral salt spraytest (valgfritt).
5. Levering og ettersalgstjeneste
Eksempel på ledetid: 3-5 virkedager (3 gratis prøver gitt)
Bulklevering: 15-20 dager (bestillingsmengde> 1000 stykker)
Garanti: Gratis erstatning innen 12 måneder på grunn av materialfeil
Det er nødvendig med en verktøy for verktøyholdergrensesnitt eller fysisk prøve for å sikre kompatibilitet mellom ikke-standardskruen og SHIM/verktøyholderen.
Gjennom ovennevnte design sikrer de to sammen påliteligheten til CNC-verktøy i prosessering med høy belastning, som er spesielt egnet for presisjonsproduksjonsfelt som luftfart, muggsopp, etc.
