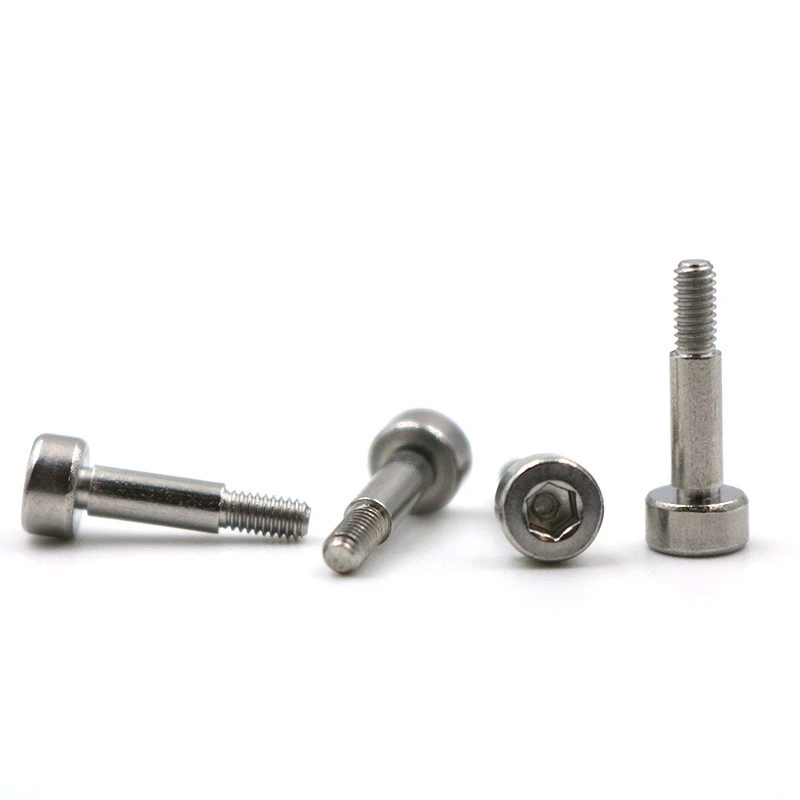

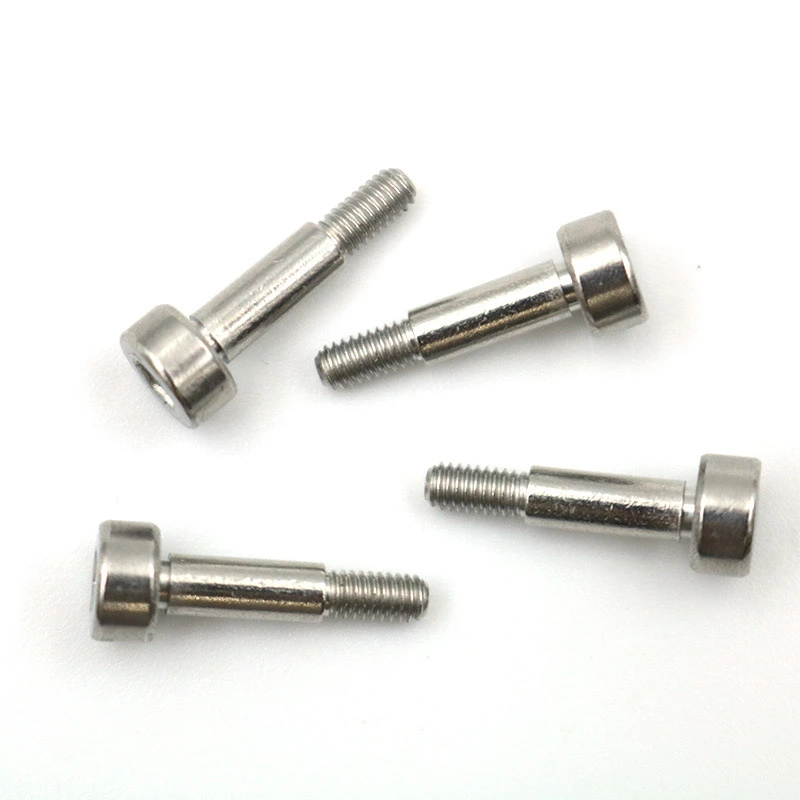

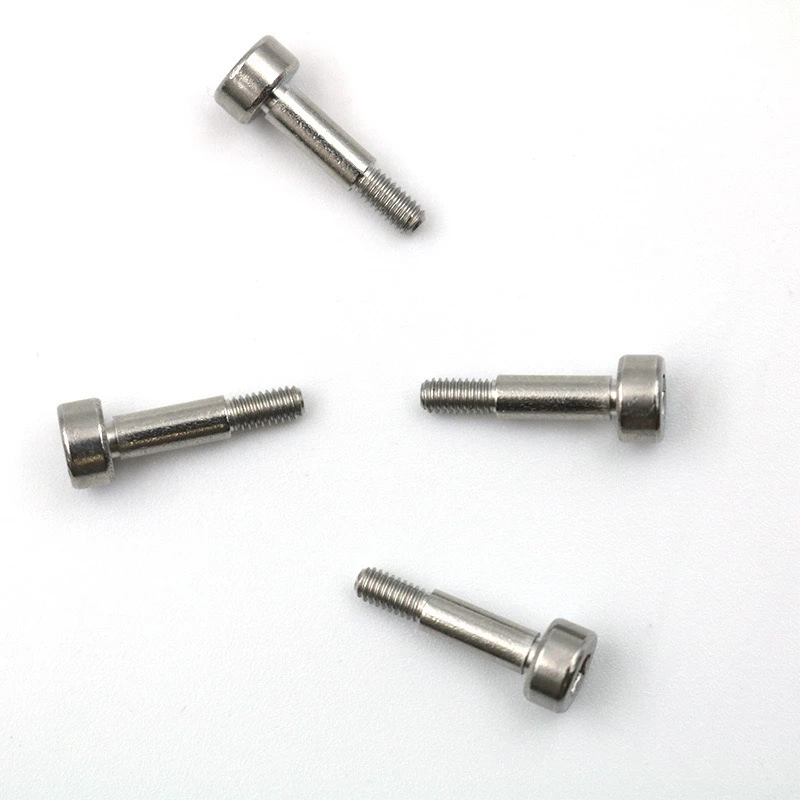

2-56 UNCrustfritt stål sekskantet sokkelhodehodeskrueer en presisjonsfestet designet rundt en skulderskulder. Det er egnet for monteringsapplikasjoner som krever posisjonering, begrensende eller spesielle mekaniske egenskaper. Nedenfor er en detaljert beskrivelse av de tilpassede kravene.
1. Grunnleggende parameterkrav
Trådspesifikasjon: 2-56 UNC.
Materiale: tilgjengelig i 304/316 rustfritt stål, med spesifisert rustmotstandskvalitet. Materialer som titanlegering og legeringsstål er også tilgjengelig.
Overflatebehandling: Passivasjon, nikkelbelegg, elektropolering, PTFE -belegg, etc.
Ii. Strukturelle funksjoner
Hodedesign
Specagon Socket Socket: 0,05 "eller tilpassbar.
Hodediameter: Standard 4,0 mm (justerbar).
Hodehøyde: 2,0 mm (må samsvare med sekskantets sokkedybde).
Skulder/gummi skulder
Polert stavdiameter: φ2,5 mm ± 0,02 mm (må være større enn hovedtråddiameteren).
Trinnhøyde: 1,5 mm (toleranse ± 0,05 mm nødvendig).
Stoppfunksjon: Sikrer en jevn overgang mellom trinnoverflaten og tråden, og fungerer som et mekanisk stopp.
Trådlengde: Tilpasses basert på monteringskrav (f.eks. 5 mm, 8mm osv.).
Total lengde: som skal spesifiseres (f.eks. 12 mm, inkludert hode, polert stang og gjengede komponenter).
Iii. Nøkkelprosesskrav
Toleransestandarder: Polert stang: H7 Toleranse.
Tråd: I samsvar med ANSI B1.1 Standard, Go/No-Go Målerinspeksjon.
Konsentrisitet: Avvik mellom polert stang- og trådaksen mindre enn eller lik 0,03 mm.
Overflatefinish: Polert stang: RA mindre enn eller lik 0,8μm (speilvending eller sliping). Gjenget: RA mindre enn eller lik 1,6μm.
Varmebehandling: Angi hardhet om nødvendig (f.eks. 316 rustfritt ståloppløsning, HRC 22-28).
IV. Testing og sertifisering
Full inspeksjonsartikler: Dimensjonell toleranse, tråd GO/NO-GO, overflatefeil (sprekker/burrs).
Spotinspeksjonsartikler: Salt spraytest (f.eks. 48 timers nøytral salt spray), materialspektralanalyse.
Sertifisering: Gi en materiell kvalitetstestrapport (MTC) og en testrapport for mekaniske egenskaper (f.eks. Strekkfasthet større enn eller lik 700MPa).
V. Emballasje- og leveringsemballasje Metode: Blisterbrett (anti-Scratch), vakuumpose (antioksidasjon), eller i henhold til kundens krav.
Etikettidentifikasjon: batchnummer, materiale, spesifikasjoner, mengde.
Minimum bestillingsmengde: 500-1000 stykker (omsettelig for små prøvekjøringer).
Ledetid: 15-20 dager (med forbehold om bekreftelse av mugg/prosess vanskeligheter).
Vi. Merknader
Spesielle krav: Hvis det brukes i høye temperaturer/etsende miljøer, er det nødvendig med forhåndsvarsel for å justere materialet eller prosessen.
Tegningsbekreftelse: CAD -tegninger eller skjemaer med viktige dimensjoner anbefales.
Prototypetrinn: 3-5 prøver er gitt for å verifisere dimensjoner og funksjonalitet.
Ovennevnte informasjon kan videreutvikles basert på det faktiske applikasjonsscenariet (f.eks. Medisinsk utstyr, presisjonsinstrumenter). Det anbefales å kommunisere med leverandørdetaljene som belastningskrav og monteringsmetode (f.eks. En interferenspasning krever justering av den polerte stangtoleransen).
