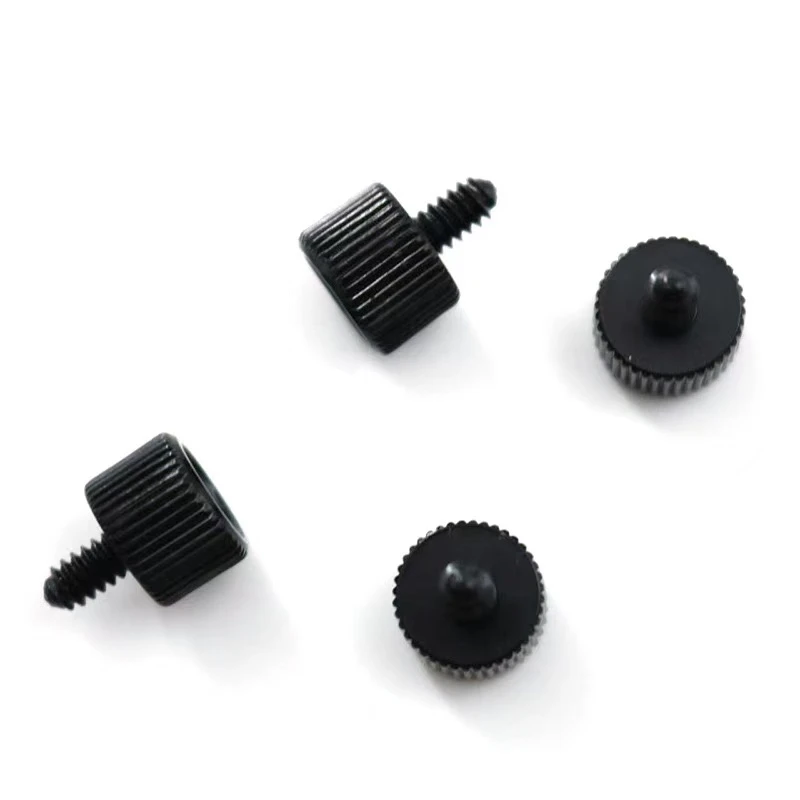

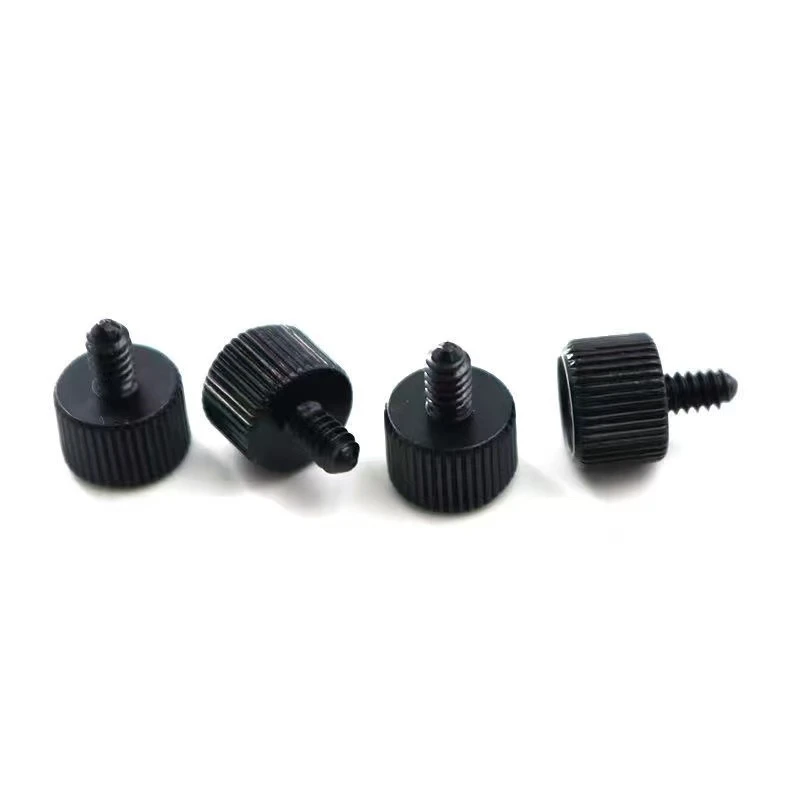

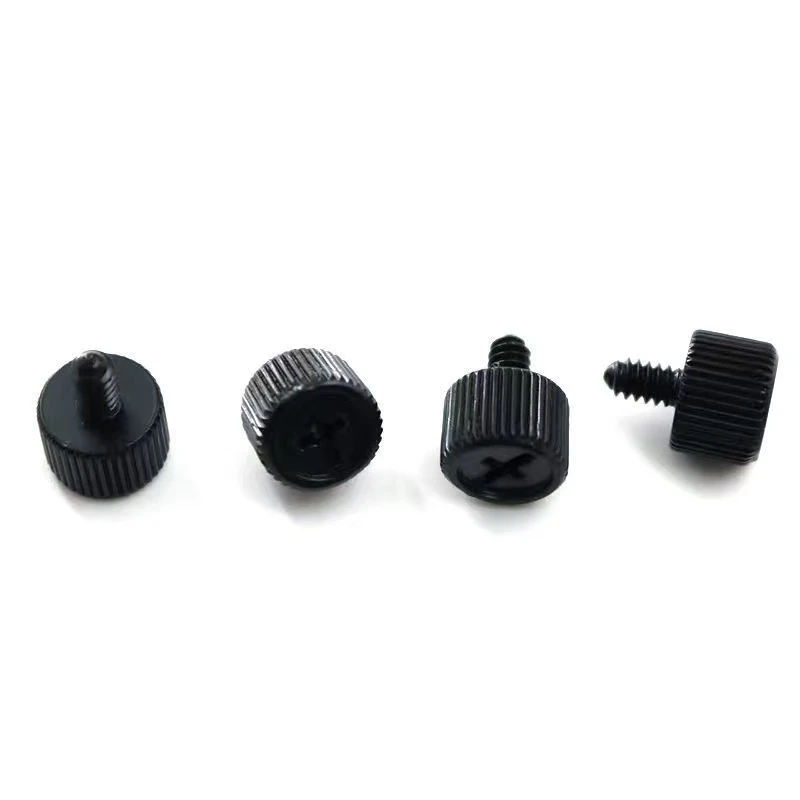

Følgende er en detaljert beskrivelse av de tilpassede kravene til US-standard 6-32 døde-dannede elektroforetiske svart høysalt spray rett knurretkrysset kaldt smidd tommelfinger. Innholdet er organisert av tekniske nøkkelpunkter, balanserer profesjonalitet og operabilitet. '
1. Grunnleggende parametere og standarder
Trådspesifikasjon: US-standard 6-32 UNC, i samsvar med ANSI/ASME B18.6.3.
Hodetype: Tommelfingerdesign, med rett knurling for å sikre anti-sklisikre egenskaper.
Groove Type: Cross Recented Under ISO 7046, Groove Number #2, med en dybde som fullt ut matcher en standard Phillips-skrutrekker.
2. Materiale og prosessbehov
Materiale: Lav-karbonlegeringsstål, strekkfasthet større enn eller lik 8,8, overflatehardhet HRC 22-32.
Kaldt smiing: Behandlet på en flerstasjons kald smiemaskin, hodet og trådene dannes samtidig for å unngå skjæring av fiber forårsaket av snu og sikre mekanisk styrke.
Varmebehandling: Temperingsbehandling for å eliminere indre spenninger og sikre at kjerne- og overflatens hardhetsgradient er mindre enn eller lik HRC 5.
3. Spesifikasjoner for overflatebehandling
Elektroforetisk svart belegg: Filmtykkelse 8-12μm, salt spray-test større enn eller lik 500 timer (passerer nøytral salt spraytest, ingen rød rust).
Elektroforetisk malingstype: Epoksyharpiksbasert, farge RAL 9005, glans mindre enn eller lik 10%, matt finish kreves.
Rett Knurl -beskyttelse: Lett beleggets tynning er tillatt på toppen av knurl etter elektroforese, men basismaterialet må ikke bli utsatt . 100% visuell inspeksjon er nødvendig.
4. Nøkkeldimensjoner og toleranser
Generell lengde: I henhold til kundetegning (med mindre annet er spesifisert, er 1/2 "til 2" standardalternativet). Lengdoleranse ± 0,1 mm.
Knurl Ytre diameter: nominell diameter + 0.3 mm, ovalitet mindre enn eller lik 0,05 mm.
Kryssspor -konsentrisitet: Avvik fra skrueaksen mindre enn eller lik 0,1 mm.
5. Spesiell ytelsesverifisering
Momenttest: Installasjonsmoment større enn eller lik 3,5 n · m (kryssspor anti-skli), utbrytermoment større enn eller lik 8 n · m; Knurling dreiemoment større enn eller lik 1,2 n · m.
Post-salt sprayadhesjon: Tverrlangstest, elektroforetisk beleggskallområde mindre enn eller lik 5%.
6. Emballasje og merking
Emballasje: Anti-rust-papir + vakuumpose, ytre boks fuktighetskort indikerer<30% RH.
Krav til merking: Laser-merk batchnummeret på siden av hodet, fonthøyde 0,8 mm, ikke slipe det elektroforetiske belegget.
7. Tilpassede prosessnoder
Muggutvikling: Gi 3D -tegninger for å bekrefte overgangsradiusen mellom Knurl og hodet (for å unngå stresskonsentrasjon).
Første prøveinspeksjon: Send inn 30 prøver, CMM-rapport i full størrelse + Salt Spray Test Data.
Masseproduksjonskontroll: Inspiser tilfeldig 5 enheter hver 2. time, nøkkeldimensjoner CPK større enn eller lik 1,33.
Merknader
Materialsubstitusjon: Hvis det er nødvendig med rustfritt stål, må deformasjonshastigheten for kaldt overskrive beregnes på nytt og klæren til å klare seg.
Miljøoverholdelse: Elektroforetisk maling krever en ROHS/rekkevidde -testrapport, og Heavy Metal -innhold må oppfylle miljøstandarder.
Bare ved å oppfylle disse detaljerte kravene kan skruer sikre både funksjonalitet og holdbarhet i tøffe miljøer som elektronisk utstyr og utendørs utstyr. Det anbefales å signere en teknisk avtale med produsenten om å tydelig definere akseptkriterier.
