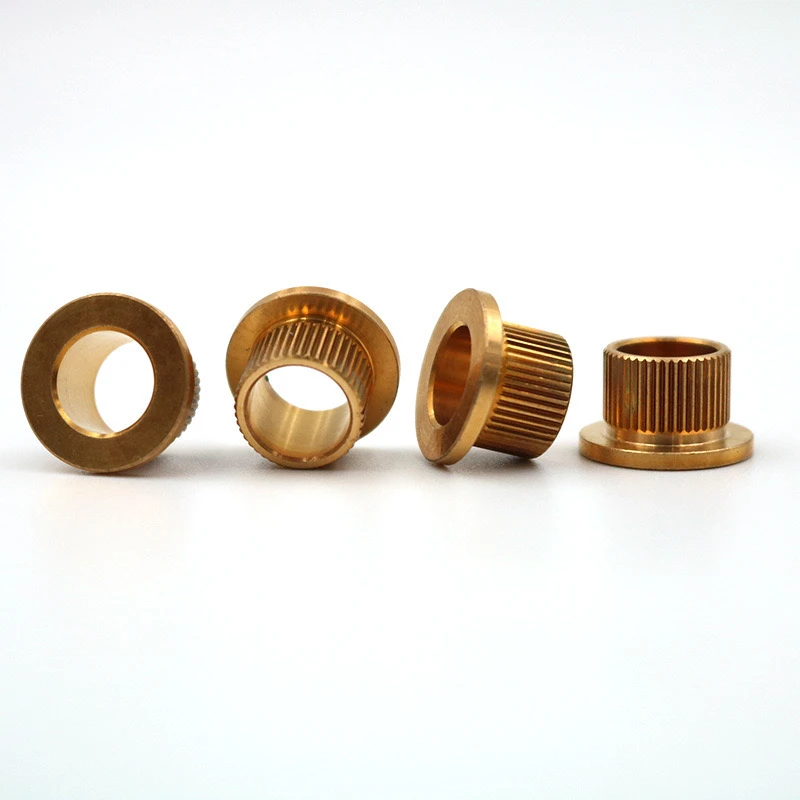

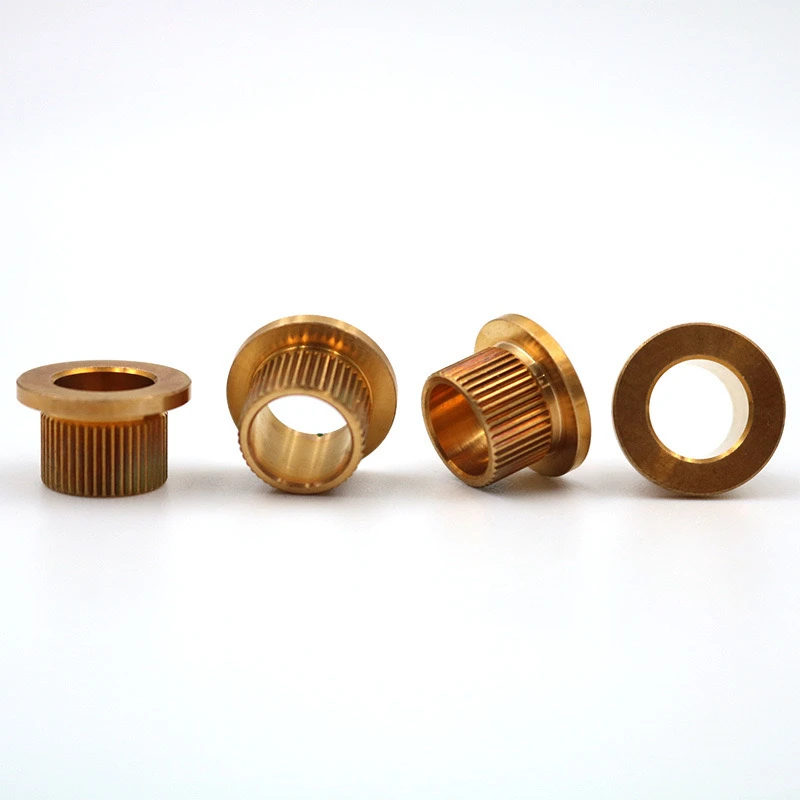

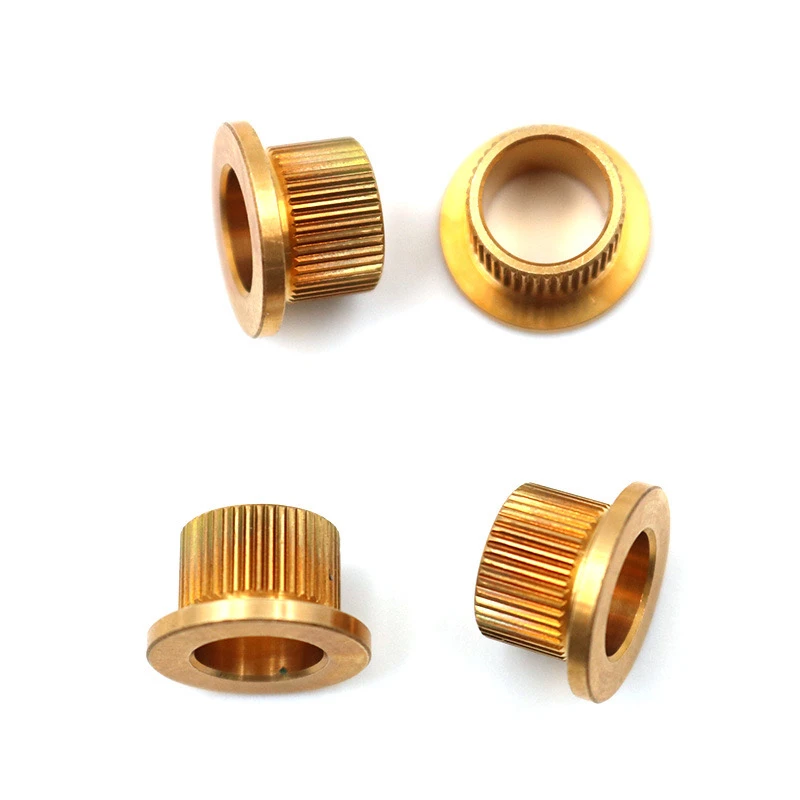

En messing knurret trinnFlens Rivet er en spesialdesignet nagle som kombinerer flere strukturelle og funksjonelle egenskaper . Dets kjernefunksjoner og funksjoner kan systematisk oppsummeres som følger .
1. kjerneparametertilpasningskrav
Materialspesifikasjoner
Materiale: H62 eller H65 messing, bly messing C3604 kan også velges for å forbedre skjæreytelsen
Hardhet: HRB 55-75, varmebehandlingsstatus må merkes
Strekkfasthet: større enn eller lik 300MPa, militær karakter krever større enn eller lik 400MPa
Strukturelle dimensjoner
Trinndesign: Hodediameter d =1.5-2.0 × stangdiameter d, trinnhøyde h =0.3-0.5 d
Knurling Type: Mesh Knurling, Tooth Pitch 0.6-1.2 mm
Flens Edge: 45 graders chamfer eller R0.2 Filet (anti-burr)
Overflatebehandling
Plettering: Valgfri nikkel-, tinn- eller passiveringsbehandling
Spesielle krav: Kjemisk nikkelbelegg er egnet for scenarier med høy korrosjonsmotstand
II .Nøkkelpunkter for prosesskontroll
Kaldt overskrift danner livet større enn eller lik 500, 000 ganger, koaksialitet: mindre enn eller lik 0,05mm
Knurlingbehandling: Radialt trykk: 3-5 KN, dobbelthjulsknurlingsmaskin
Teststandarder
Nøkkelartikler: Hodesirkelutløp mindre enn eller lik 0,1 mm, knurling tannprofilintegritet større enn eller lik 90%
Prøvetakingsplan: GB/T2828.1 II Nivå AQL1.0
III . Forslag til applikasjonstilpasning
Arbeidstilstandsmatching
Vibrasjonsmiljø: Det anbefales å legge serrasjoner på baksiden av flensen
Ledende krav: Prioriter ikke-plating passiveringsbehandling
Installasjonsveiledning
Beregning av nagende kraft: f =0.6 × σb × som (σb er materialstyrke, som det er tverrsnittsareal)
Tavlehullstoleranse: H11 nivå matching anbefales
IV . Tilpasset serviceprosess
Teknisk dokking
Kreves for å gi:
Monteringstverrsnittsdiagram (markerer materialet og tykkelsen på tilstøtende deler)
Miljøkestrapport (for eksempel krav til salt spray test)
Sitatsyklus
Gi en løsning innen 3 dager (mindre enn 1, 000 stykker)
Mold avgift: ￥ 800-2, 000 (kan inkluderes i enhetsprisen)
Leveringsgaranti
Rapport i full størrelse av det første stykket, inkludert 3D-skanningsdata)
Batchgaranti (inkludert materialspektrumanalyse)
V . vanlig feil unngåelse
Knurling og glidning: Øk banen til mer enn 1,0 mm
Flens sprekker: Kontroller den kalde overskriften deformasjon mindre enn eller lik 65%
Galvanisk korrosjon: Unngå direkte kontakt med aluminiumslegering
Denne løsningen tar hensyn til både produksjonsmulighet og applikasjons pålitelighet, og parametervektene kan justeres i henhold til spesifikke arbeidsforhold . Det anbefales å gi en prøve -testinstallasjon for å bekrefte tilpasningsevnen .
Denne utformingen oppnår en balanse mellom funksjonalitet, pålitelighet og prosesskostnader gjennom koordinert optimalisering av materialer og strukturer, og er egnet for presisjonssamlingsbehovene til lite og mellomstor utstyr .
