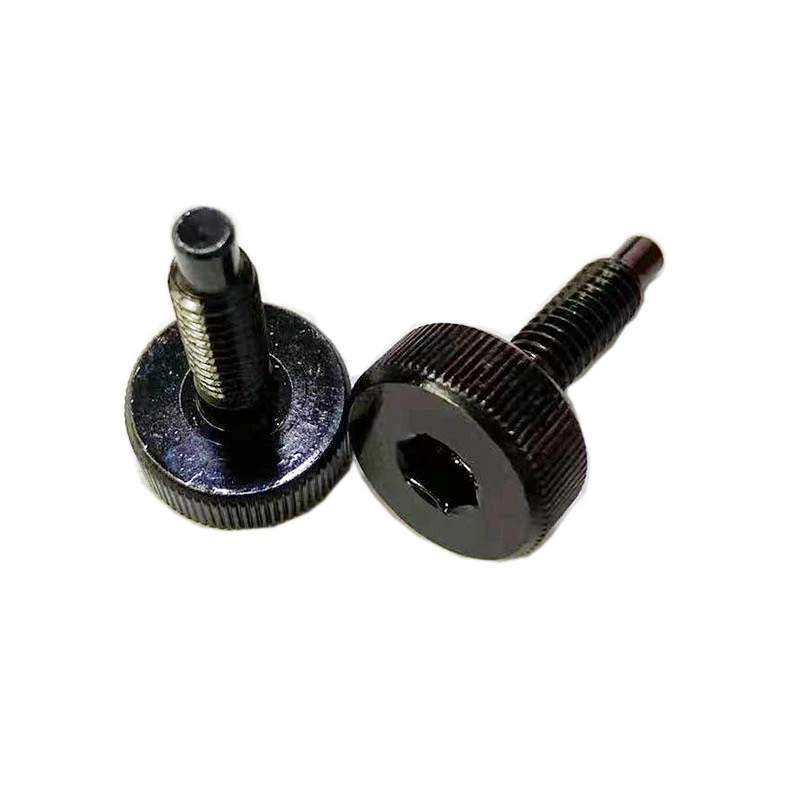

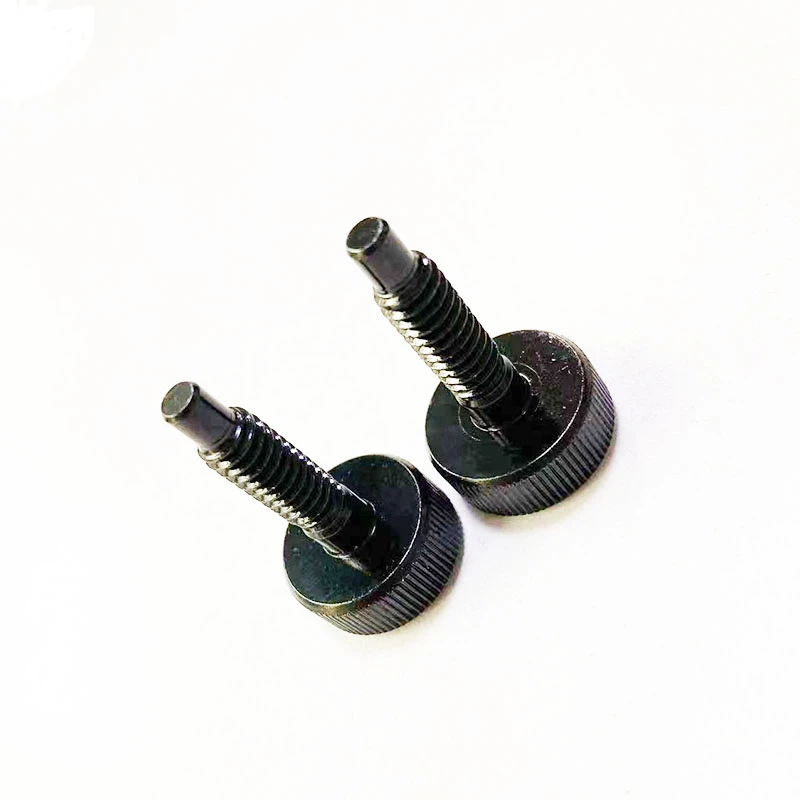

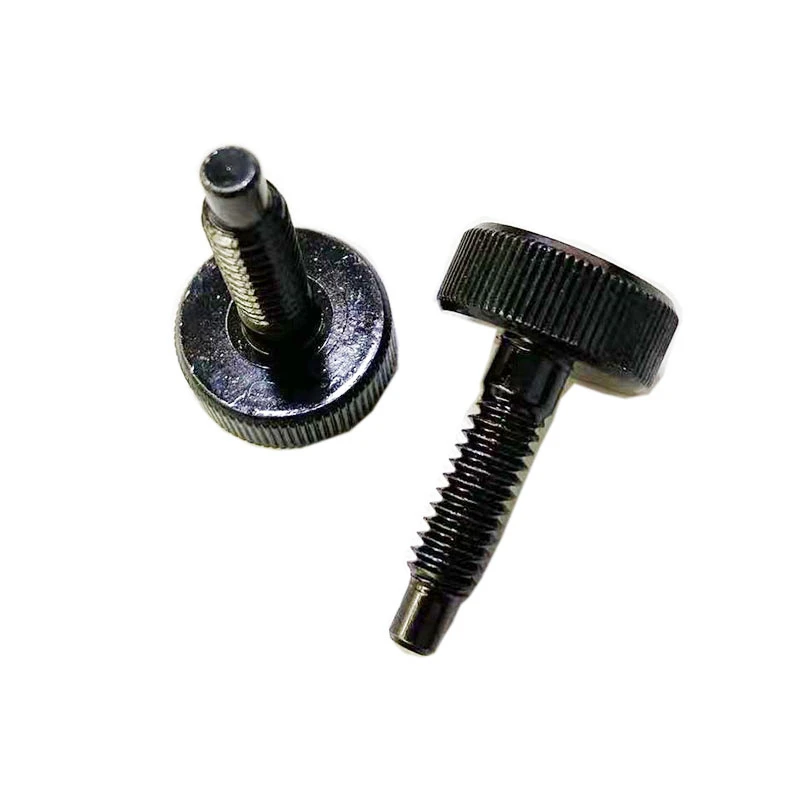

Kaldt smidd med flere stasjonerAmerikansk rett knurret sekskantet skrueer en presisjonsmekanisk festing som kombinerer høy styrke, praktisk installasjon og anti-skli-egenskaper . Følgende er en detaljert beskrivelse av tilpasningskravene, som tar hensyn til både tekniske poeng og produksjonsmulighet .
1. Kjerneparameterkrav
Standarder og materialer
Standard spesifikasjoner: Amerikansk ASME B18 . 3 eller kundespesifiserte standarder.
Konvensjonelle alternativer: rustfritt stål 304 eller 316, karbonstålgrad 8 . 8 eller grad 10,9, galvanisert eller nikkelbelagt.
Spesielle krav: messing, titanlegering .
Dimensjoner og toleranser
Trådspesifikasjoner: UNC/UNF-serie, akseptkriteriene for GO og No-Go-måleren må spesifiseres .
Hovedstørrelse: sekskantet hull i henhold til nøkkelveisstørrelsen på ASME B 18.3.
Knurlingparametere: Rett knurling, anbefalt 0.8-1.2 mm tonehøyde, økning av ytre diameter på 0.1-0.3 mm .
Prosessbehov
Kaldt overskrift: Flerstasjonsbehandling for å sikre at koaksialiteten mellom hodet og stangen er mindre enn eller lik 0 . 05mm.
Varmebehandling: Karbonstål må tempereres, og rustfritt stål kan eventuelt løses-behandlet .
Overflatebehandling: beleggstykkelse, salt spray testtid .}}}}}}}}}}
2. Tilpassede nøkkeldetaljer
Knurlingdesign: Aksielle rette linjer (for å unngå tverrlinjer som påvirker følelsen), Knurling areal lengde større enn eller lik 1 . 5 ganger skruediameteren.
Anti-skli-test: Det kreves en momenttestrapport (for eksempel håndstrammende dreiemoment større enn eller lik 0 . 5n · m).
Hodestruktur
Hexagonal dybde: Minst 1 . 2 ganger størrelsen på den sekskantede nøkkelen, og en 0,3 mm prosessfilet er reservert i bunnen for å forhindre sprekker.
Chamfering: kanten av hodet må bli avfaset 0.1-0.2 mm for å unngå monteringskrapes .}}}}}}}
Spesielle krav
Merking: Lasermerking på hodet .
Emballasje: Anti-ripe blisterbrettemballasje, mengden per boks er delt inn i 1000 stykker/5000 stykker .
Iii . Kvalitetskontroll og levering
Testing av elementer
Nøkkelartikler: Tråd GO/NO-GO GAUGE, Hardness Test, Knurling Addhesion .
Inspeksjonsforhold: Første del full inspeksjon, sampling av batch .
Dokumentstøtte: Materialrapport, Process Flow Chart, Inspeksjonsrapport i full størrelse, må leveres .
IV . vanlig problem unngåelse
Materialvalg: rustfritt stål kaldt overskrift må bruke spesielle gratis-maskineringskarakterer for å unngå sprekker .
Knurling tannkollaps: Juster die -trykk og annealing prosess .
Trådnøyaktighet: Legg til trådlivingsprosess etter kald overskrift for å korrigere toleranse .
V . leverandørkommunikasjonsforslag
Gi tegninger, og viktige dimensjoner og toleranser må merkes .
Krev en mold prøverapport (inkludert estimat for muggliv) .
Forhandle mangelfulle produkthåndteringsbetingelser .
