Metoder for å legge inn messingnøtter i plastdeler
Messingnøtter kan være innebygd i plastdeler ved hjelp av forskjellige metoder, inkludert mugginnsetting under støping, varm pressing, ultralydinnsettelse og kaldtrykk. Blant disse,Hot-smelte innebygginger den vanligste og mye brukte metoden, typisk utført med en hotsmeltemaskin eller et manuelt elektrisk loddejern.

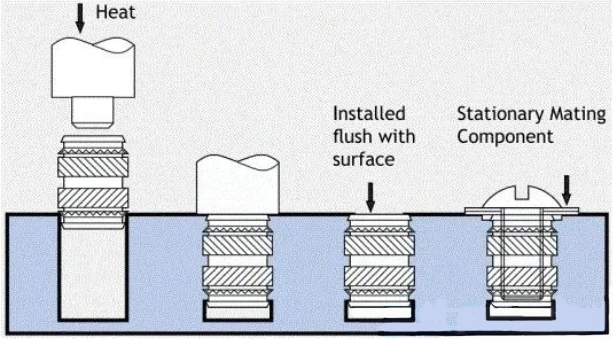

Ved innebygging av hotsmelting blir messingmutteren oppvarmet til en viss temperatur, mykgjører plasten og trykker deretter inn. Denne metoden genererer relativt lav innvendig belastning, samtidig som den gir utmerket uttrekkings- og momentmotstand.
Hot -smelte mutterinnsettingsmaskin - Arbeidsprinsipp
Maskinen bruker enElektrisk oppvarmingsprinsipp, nøyaktig kontrollere temperaturendringer i kombinasjon med mekaniske enheter for å oppnå innebygging. Det er spesielt egnet for produkter som er vanskelige å sveise, uregelmessige i form eller relativt store i størrelse.
Den brukes til plastsveising, mutterinnlegging, nagler og lignende applikasjoner.

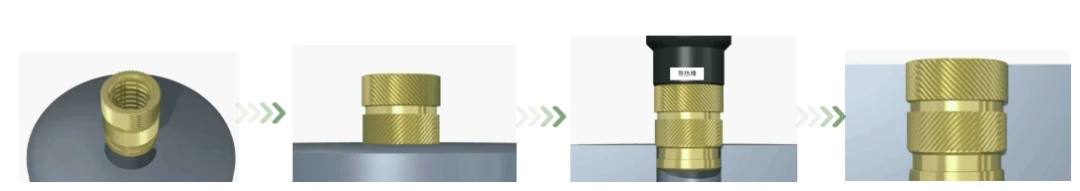

Hot-smeltemutterinnsettingsprosess
Vibrasjonsfôring
Operatøren trenger bare å laste det nødvendige antall messingmuttere i den vibrerende materen i starten av hvert skift. Systemet ordner automatisk de forstyrrede nøttene i en ordnet sekvens. Maksimal fôringshastighet kan nå 200 stykker/minutt.
Oppvarming og fôring
Nøtter går ut av vibrerende mater og skyv inn i et høye temperaturrør (med justerbare temperaturinnstillinger). Etter forvarming i varmesonen blir de matet inn i maskinhodet, klare for innsetting.
Innebygging
De forvarmede nøttene presses inn i plasthuset med maskinhodet. Innsettingstemperaturen kan justeres, og en posisjonsgrenser påføres.
Bevegelse
X-, Y- og Z -aksene er drevet og nøyaktig plassert via programmert kontroll.
Nøkkelkontrollparametere:
Varmtrykkhodetemperatur
Forvarmet tid
Innebygde tid

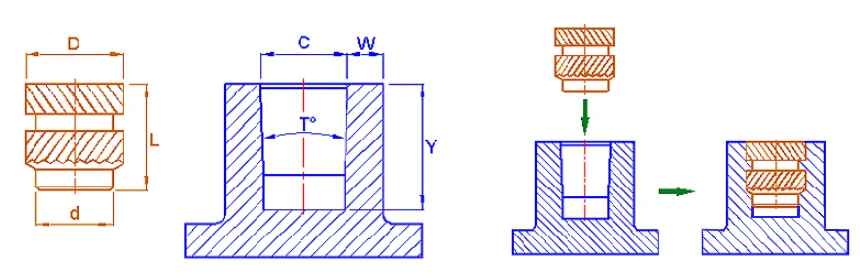

Matchende plasthull med nøtter
D: Mutter ytre diameter
L: Mutterlengde
d: Mutterbunndiameter
C: Plasthullsdiameter
W: Plasthullsveggtykkelse
Y: Plasthullsdybde
Deddimensjon (nøttes base) - også kalt guide posisjoneringsdelen - passer medCSeksjon (plasthull) før innebygging. Mutterens bunnddelen skal være litt mindre enn plastsjefens indre hulldiameterCfor å tillate posisjonering.
DeDdimensjon (nøtt ytre diameter) samsvarer medCdimensjon (plasthullsdiameter). For eksempel, i mobiltelefonnøtter, er den indre hulldiameteren plast hull vanligvis 0,25–0,3 mm mindre enn nøttens ytre diameter.
DeLdimensjon (mutterlengde) samsvarer medYDimensjon (plasthulldybde). Vanligvis er hulldybden 0,5–1,0 mm dypere enn mutterlengden for å gi et harpiksbitoar.
W(veggtykkelse) bør generelt være 0,8–1,0 mm eller mer. Jo større nøttestørrelse, jo større er den nødvendige veggtykkelsen.
Fordeler og anvendelser av varmsmelte nøtter
Fordeler:
Enkel montering og demontering
Høy uttrekking og momentmotstand
Gjenbrukbare tråder med sterk låseytelse
Krav til lavere operatørferdighet, pålitelig festing
Rombesparende i lengdeutforming
Forenklet hulldesign
Passer for visse høye temperaturforhold
Applikasjoner:
Hotsmelte messing nøtter brukes mye i elektronikk, maskinvare, plast, belysning, leker, sanitærutstyr, møbler, medisinsk utstyr og sportsutstyr.
Eksempler inkluderer:
Laptop plasthus
GPS -enhetshus
Ruterhus
Mobiltelefonhus
Trådløs kommunikasjonsenhetshus
Hjemmeapparat plasthus
Bildeler
Ventiler
Elektriske brytere
