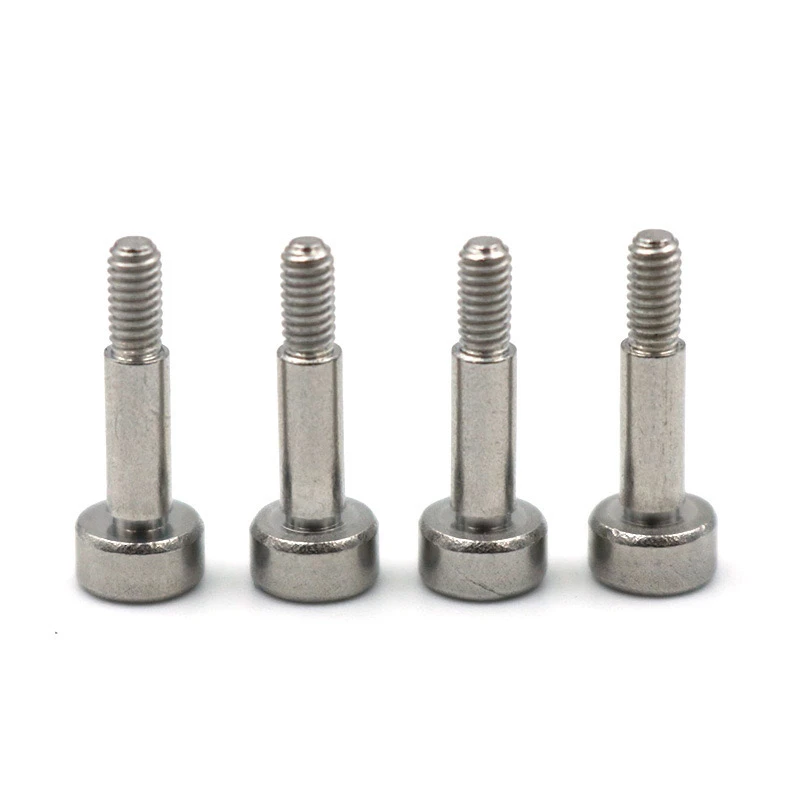

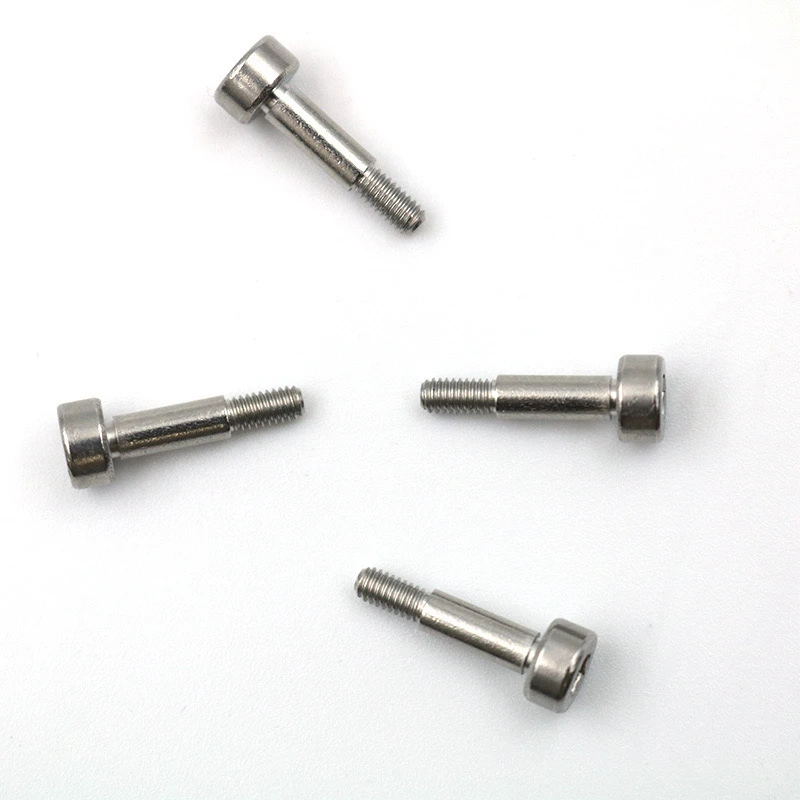

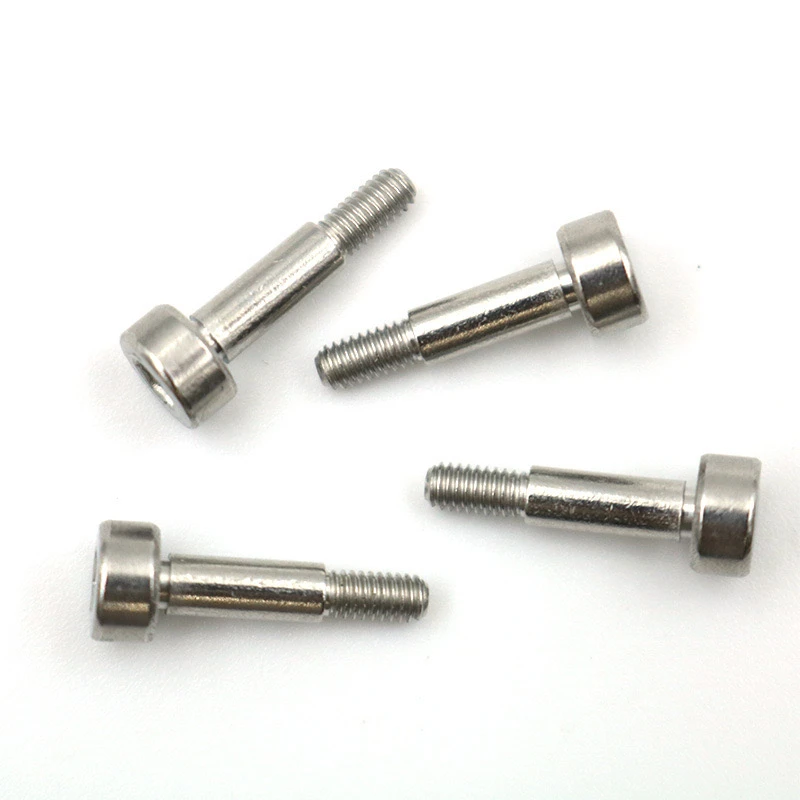

2-56 amerikanske standardtrådenrustfritt stål sekskantet sokkelhodehodeskrue(også kjent som en skulderbolt eller trinnbolt) er et spesialdesignet festemaskin som kombinerer posisjonering, begrensende og strammingsfunksjoner, noe som gjør det ideelt for applikasjoner som krever presis høydekontroll. Nedenfor er detaljerte instruksjoner og forholdsregler for bruk.
I. Strukturelle trekk
Gjenget seksjon: 2-56 Amerikansk standard Unified Fine Thread, omtrent 2,06 mm diameter, 0,453 mm tonehøyde.
Polert skulder: En uopphevet sylindrisk seksjon med fast høyde, brukt til å begrense eller lokalisere, noe som sikrer monteringsklarering.
Hexagon Drive: Hodet har en sekskantet stikkontakt for tellersunk -montering.
Ii. Typiske applikasjoner
Presisjonsmaskiner: Bruksområder som krever kontrollert avstand mellom komponenter, for eksempel optisk utstyr og elektroniske instrumenter.
Begrensning og fiksing: forhindrer overdreven komprimering av klemmede komponenter.
Justering og posisjonering: Den polerte seksjonen styrer komponentjustering, som deretter strammes ved hjelp av tråder.
Iii. Installasjonstrinn
Forberedelse: Kontroller boltens skulderhøyde, polert stangdiameter og kompatibilitet med komponenthullet. Rengjør det gjengede hullet for å sikre at det er fritt for burrs.
Posisjonering og installasjon: Sett den polerte stangdelen inn i komponenthullet, med den nedre enden av skulderen vendt mot basen. Bruk en Allen -skiftenøkkel for å stramme trådene til skulderen kommer i kontakt med baseoverflaten.
Momentkontroll: Referansemomentet for 2-56 rustfrie ståltråder er omtrent 0,09-0,12 N · m (for å unngå stripping). Overtrekking kan føre til at skulderen deformeres og mister sin beholderfunksjon.
IV. Sentrale hensyn
Hulldesign: Den gjengede hulldybden må være større enn trådlengden for å unngå å støte eller bunn. Den anbefalte avstanden mellom den polerte stanghullets diameter og skulderen er mindre enn eller lik 0,05 mm.
Forebyggende tiltak: I høye temperatur- eller vibrasjonsmiljøer kan trådforsegling brukes.
Vedlikehold og inspeksjon: Inspiser regelmessig skulderen for deformasjon eller slitasje. Rustfrie ståltråder er utsatt for kald sveising; Bruk derfor langsom, omvendt rotasjon under demontering.
V. Feilsøking
Oppgave 1: Skulderen kontakter ikke baseoverflaten. Årsak: Utilstrekkelig hulldybde eller hindring av den polerte stangen.
Løsning: Fest hulldybden og ren.
Oppgave 2: Trådbeslag.
Årsak: Rustfritt stålmateriale + tørrfriksjon.
Løsning: Påfør lokal varme eller bruk gjennomtrengende olje under demontering.
Gjennom riktig valg og standardisert drift kan denne typen bolt forbedre monteringsnøyaktigheten og påliteligheten betydelig, noe som gjør den spesielt egnet for presisjonsmaskiner.
