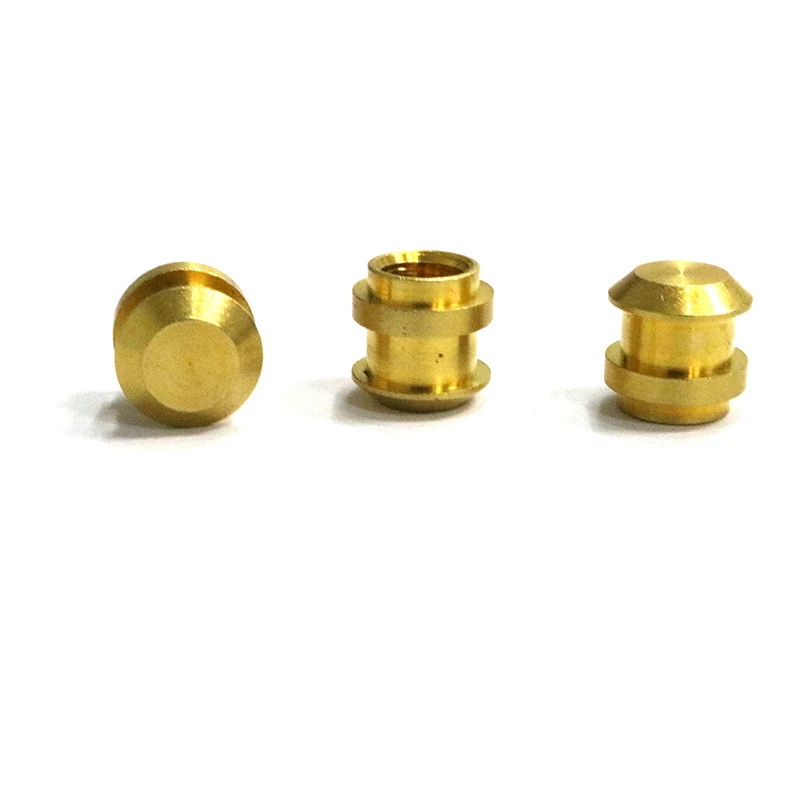

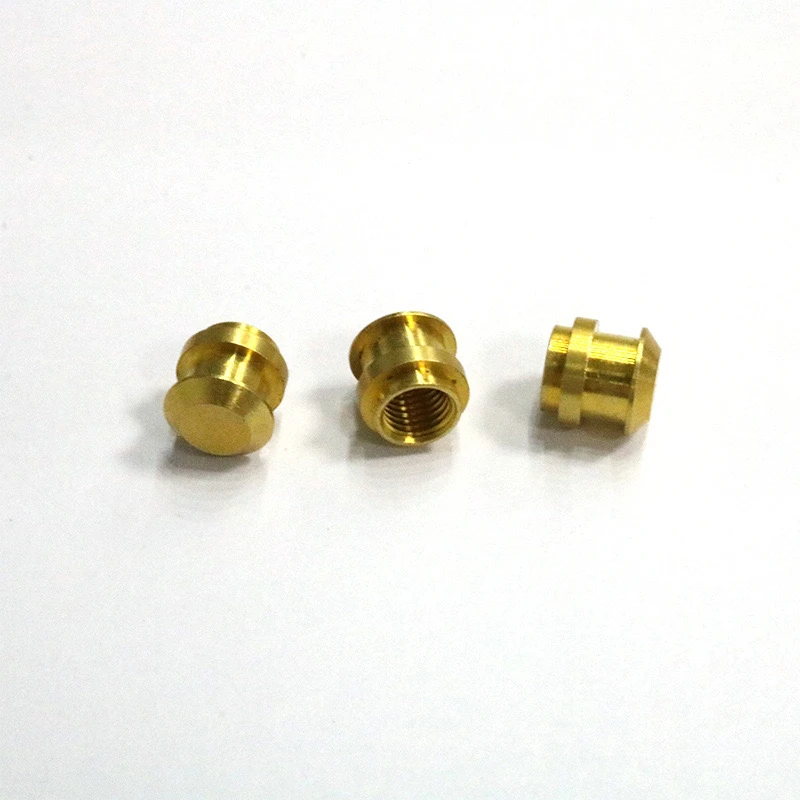

Kobbermutterkolonne (også kjent som kobberstapp, gjenget kobberkolonne) er en metallkontakt med indre og eksterne tråder, vanligvis brukt i elektronisk utstyr, mekaniske strukturer eller plastdeler, for å fikse, støtte eller gjennomføre strøm. Følgende er bruk og forholdsregler av kobbermutterkolonne:
1. Vanlige typer kobbermutterkolonne
Gjennom hulltype: Det er tråder inne og ute, og løper gjennom hele kolonnen.
Blind hulltype: Det er bare den ene enden med indre tråder, og den andre enden er lukket.
Press-in type: innebygd i plast- eller metallsubstrat ved trykk.
Sveisetype: Fikset til underlaget ved sveising (for eksempel lodding, lasersveising).
2. Installasjonsverktøy og materialer
Verktøy: Elektrisk loddejern (for sveising), varm presse, crimping tang, skrutrekker, skiftenøkkel, plasseringsarmatur, etc.
Hjelpematerialer: Termisk ledende silikonfett (for varmeavledning), trådlim (for å forhindre løsne), renere (for å fjerne oksydlag), etc.
3. Installasjonstrinn
1. Press-in-metoden (gjeldende for plastdeler)
Trinn:
Forbeholdet et hull på plastdelen som samsvarer med den ytre diameteren til kobbernøttesøylen (hulldiameteren er litt mindre enn den ytre diameteren til mutterkolonnen for å sikre interferenspassing).
Varm kobbermutterkolonnen eller plasthullet (varmt pressemetode), og trykk nøttesøylen inn i hullet med et krympeverktøy.
Etter avkjøling krymper plasten og fikser mutterkolonnen.
Merknader:
Kontroller temperaturen for å unngå deformasjon av plastdelen.
Trykk inn jevnt for å forhindre vippe.
2. Loddemetode (gjeldende for metallunderlag)
Trinn:
Rengjør overflaten på underlaget og kobbermutterkolonnen og fjern oksydlaget.
Bruk et elektrisk loddejern eller refow lodding for å fikse nøttesøylen på metallsubstratet med lodding.
Etter avkjøling, sjekk om loddefugen er fast.
Merknader:
Kobber gjennomfører varme raskt, så det kreves et loddejern med høy effekt.
Unngå lodde som tetter tråden.
3. Gjenget skrue-in-metode (innebygd installasjon)
Trinn:
Pre-prosess gjengede hull på underlaget (matcher de ytre trådene i kobbernøttesøylen).
Påfør en liten mengde trådlim og skru kobbermutterkolonnen i underlaget.
Etter herding dannes en stabil forbindelse.
Merknader:
Bruk en moderat mengde trådlim for å unngå penetrering i de indre trådene.
Hold det vertikalt når du skruer inn for å forhindre skade på trådene.
IV. Forholdsregler for bruk
Anti-Loosening:
I et vibrerende miljø, bruk trådlim (for eksempel loktitt) eller tilsett fjærskiver.
Ledende krav:
Hvis du brukes til konduktivitet, må du sørge for at kontaktflaten mellom mutterkolonnen og underlaget er rent, og påfør ledende pasta om nødvendig.
Korrosjonsmotstand:
I et fuktig eller etsende miljø foretrekkes nikkelbelagte eller tinnbelagte kobbermutterkolonner.
Varmedisipasjonsdesign:
Hvis du brukes til varmedissipasjon, må du bruke termisk fett på kontaktflaten og sikre en tett passform.
Unngå overbelastning:
Kobber er mykt, og kraften må kontrolleres når du bærer dreiemoment for å forhindre glidning av tråd.
