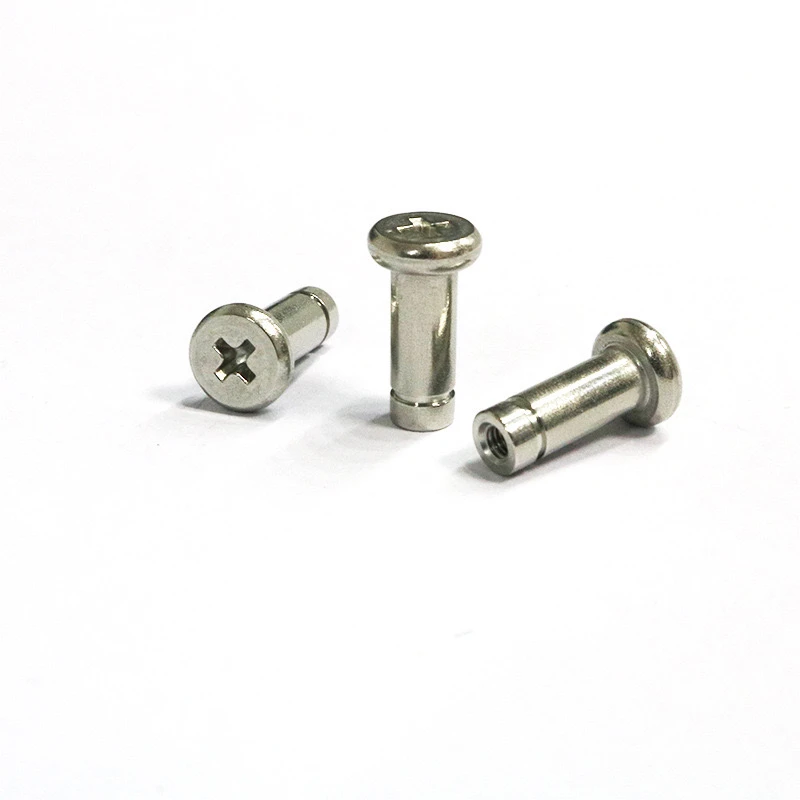

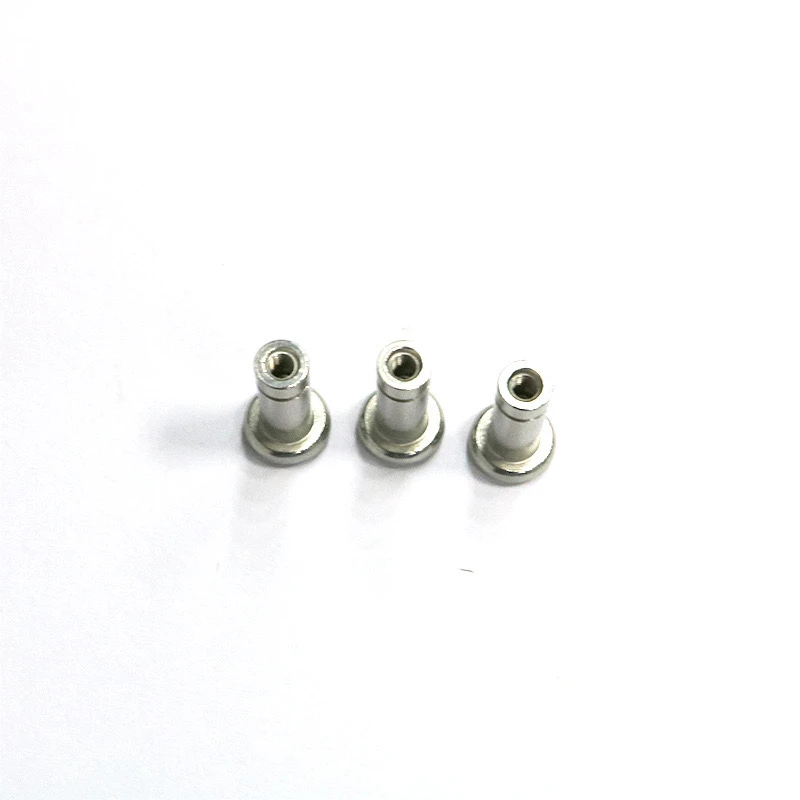

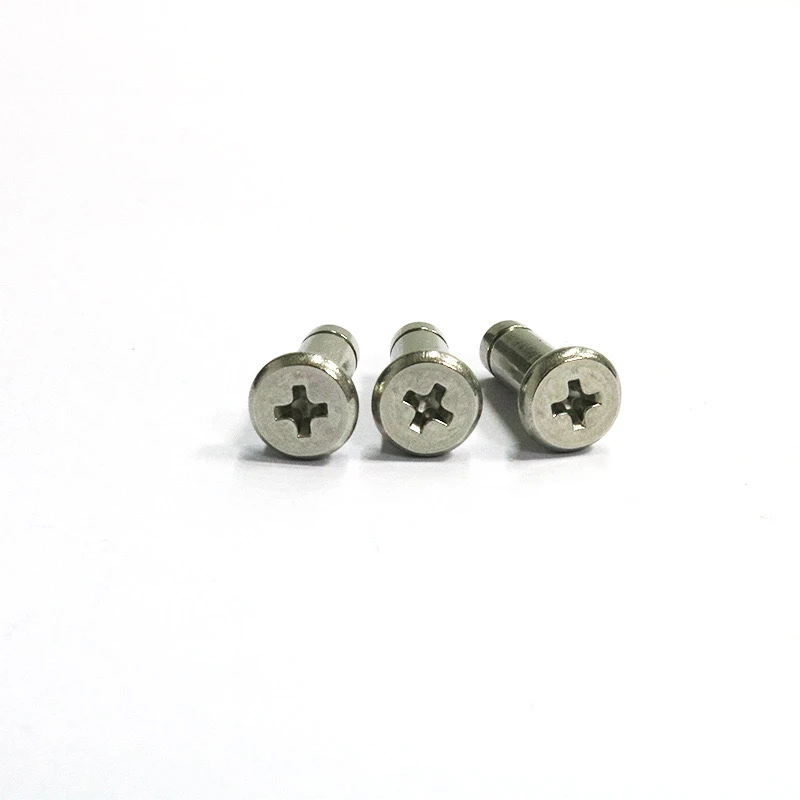

Følgende er en detaljert guide til brukRustfritt stål 304Kryss flathode slissede pinner/pinner/circlip lokaliseringstigger (sylindrisk, størrelser M3-M10), kategorisert etter applikasjonsscenario.
I. Produktoversikt
Materiale: A 2 304 rustfritt stål, korrosjonsbestandig, egnet for fuktige, sure og alkaliske miljøer.
Funksjoner
Krysshode: Kan installeres med en Phillips-skrutrekker, med en sklisikker design.
Slisset: Sporet brukes til å installere en circlip, og forhindrer aksial forskyvning.
Vanlig stang sylindrisk: Presisjon passer til hullet for plassering eller tilkobling.
Vanlige størrelser: M3, M4, M5, M6, M8, M10 (Diameter x lengde valgfritt).
Ii. Kjerneapplikasjoner
Plasseringspinner: Brukes til å justere mekaniske komponenter (for eksempel muggsopp og girkasser), og sikrer dem på plass gjennom en interferenspasning.
Eksempel: Trykk en M6 -pinne inn i et basehull og fest deretter en dekkplate for å sikre konsentrisitet.
Skaftfiksing: Brukes som en roterende aksel, med en sirkel på slutten for å forhindre nedfall.
Strukturell tilkobling: Nøtter erstatter bolter, egnet for applikasjoner som krever hyppig demontering.
Iii. Installasjonstrinn
1. Grunnleggende installasjon (No Circlip)
Verktøy: Phillips Screwdriver, Rubber Mallet.
Behandle:
en. Rengjør hullet for å sikre at det er fritt for burrs.
b. Juster hullet og skru pinnen manuelt inn til den sitter helt i krysssporet.
c. Stram med en skrutrekker (referansemoment: M3 ≈ 0,5 N · m, M8 ≈ 10 N · m).
2. Circlip Installation (Anti-Slip Design)
Verktøy: Circlip Tang, Calipers.
Nøkkeltrinn:
en. Mål diameteren på pinne -sporet og match den tilsvarende Circlip (f.eks. M5 -pinne med 5mm Circlip).
b. Sett tappen inn i hullet og bruk Circlip -tang for å lirke sirkelen inn i sporet.
c. Kontroller at Circlip sitter fullt ut i sporet for å forhindre at du løsner.
3. Interferens passforminstallasjon
Bruksområde: posisjonering med høy presisjon (f.eks, bærende sete).
Metode:
Maskin hulldiameteren til 0,01-0,03 mm mindre enn pinnen.
Sett sammen ved hjelp av en presse- eller frysemetode (krympe PIN) for å unngå deformasjon forårsaket av påvirkning.
IV. Forholdsregler
Valganbefaling: 316 rustfritt stål er å foretrekke for fuktige miljøer; Dynamiske belastninger krever verifisering av skjærstyrke.
Installasjons-tabuer: Ikke over-torset, da dette kan føre til at kryssutsparingen striper.
Circlip -åpningen skal unngå bevegelsesveien for å forhindre utilsiktet snagging.
Vedlikehold: Kontroller regelmessig circlip-elastisiteten og smør med WD-40 hvis rust oppstår.
V. Vanlige problemløsninger
Oppgave 1: Løs pinne.
Løsning: Bruk et anaerobt lim eller erstatt pinnen med større størrelse (f.eks. M4 til M5).
Oppgave 2: Circlip løsrevet.
Løsning: Kontroller hakket for slitasje og erstatt det med en tykkere Circlip.
Vi. Søknadseksempel
M3/M4: Plassering av kretskort for presisjonsinstrumenter.
M6/M8: Hengser med landbruksmaskiner og montering av transportbånd.
M10: Tungt utstyrsbrakettforbindelser, med doble støttekopper for vibrasjonsbeskyttelse.
Gjennom riktig valg og riktig installasjon gir denne typen PIN -er en meget pålitelig mekanisk tilkobling og posisjonering.
