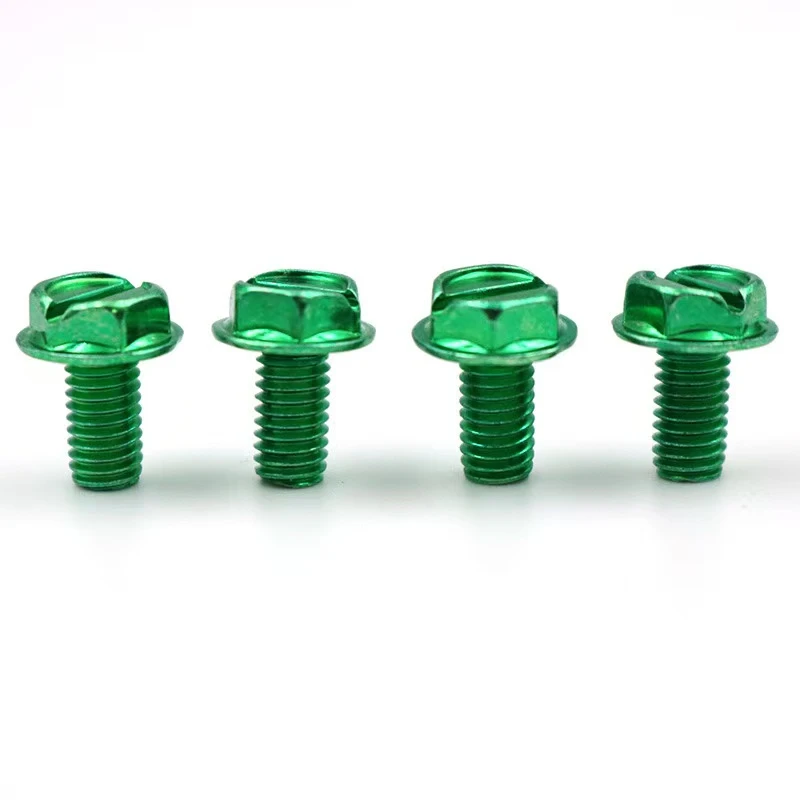

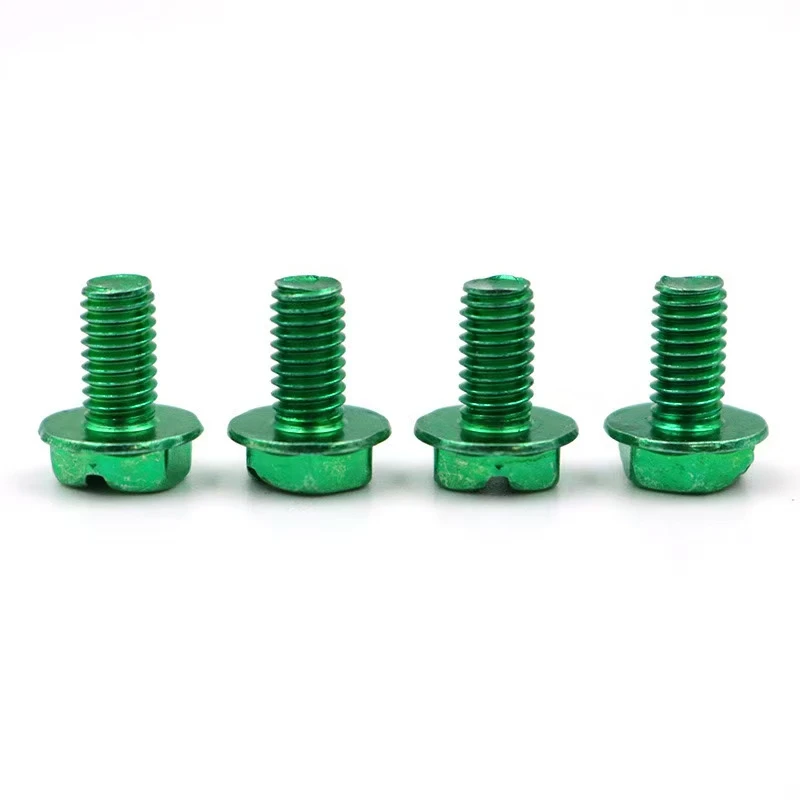

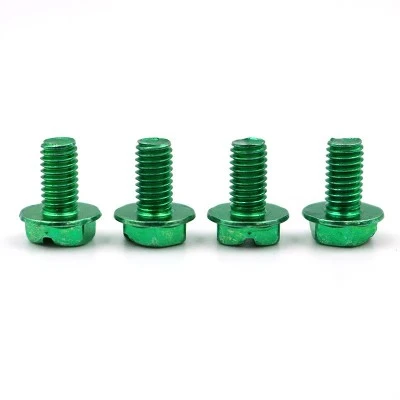

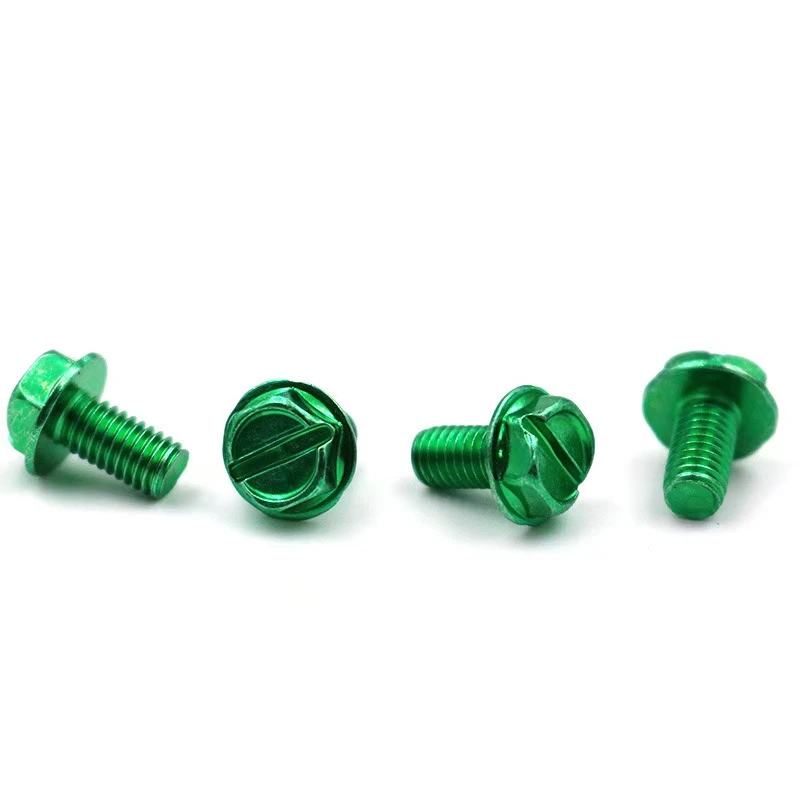

8-32 10-24 Ekstern sekskant Slisset grønn sink jordingskrue. En jordingskruer en spesifikk spesifikasjon jordingskrue som hovedsakelig brukes til jording av elektrisk utstyr eller metallstrukturer. Følgende er en introduksjon til bruken, organisert etter applikasjonsscenario, balanseringsdetaljer og nøkkelpunkter.
I. Skruespesifikasjoner
8-32: ANSI-nummer, størrelse 8 skrue, 32 tråder per tomme.
10-24: Størrelse 10-skrue, 24 tråder per tomme.
Grønt sinkbelegg: rust - og korrosjon - motstandsdyktig, egnet for fuktige eller utemiljøer.
Strukturelle funksjoner
Eksternt sekskanthode: Kan strammes med en skiftenøkkel eller stikkontakt, noe som gir høyt dreiemoment.
Slisset spor: Kompatibel med skrutrekkere, egnet for plass - begrensede applikasjoner.
Ii. Applikasjoner
Elektrisk jording: Koble til utstyrshus til jording av sammensetninger/ledere.
Metallstruktur jording: lynbeskyttelsesgrunningssystemer for broer, tårn og andre strukturer.
Elektronisk utstyr: Å feste PCB jordingsterminaler krever bruk av låsende skiver.
Iii. Installasjonstrinn og nøkkelpunkter
1. Forberedelse
Valgvalg: sekskantet skiftenøkkel (hurtigstramming) eller flat - bladskrutrekker (finjustering).
Momentnøkkel (standardmoment er nødvendig i kritiske situasjoner, for eksempel omtrent 5,6 N · m for 8-32 skruer).
Overflateforberedelse: Fjern olje og oksid fra kontaktflatene for å sikre konduktivitet.
2. Installasjonsprosedyre
Boring og tapping: 8 - 32: pre-doble et hull omtrent 3,5 mm i diameter (#29 borbitt); 10-24: Omtrent 4,1 mm i diameter (#25 borbitt). Bruk riktig trykk for å trykke på, opprettholde en vertikal stilling.
Skrue fiksering: Sett jordingsterminalen i hullet, strammer flere tråder manuelt for å unngå kryss - tråd. Til slutt, stram med et verktøy for å sikre at det ikke er noe gap mellom terminalen og kontaktflaten.
Sikring: Tilsett en fjærskive eller trådlås (for vibrasjoner - utsatte miljøer).
3. Forholdsregler
OPPRETTING RISIKO: Det grønne sinkbelegget kan skrelle på grunn av overtor, og kompromittere korrosjonsmotstanden.
Konduktivitetsverifisering: Test bakkemotstanden etter installasjon (anbefalt mindre enn eller lik 1Ω).
Periodisk inspeksjon: I fuktige miljøer, inspiser for rust årlig.
IV. Vanlige problem - Løsing av problemer
Strippet trådbehandling: Bytt skruen med større størrelse (f.eks. Hvis en 8-32 skrue har strippet tråder, bruk en 10-24 skrue) eller bruk en trådreparasjonshylse.
Rustfjerning: Spray med løsne middel og suge i 10 minutter før du fortsetter.
V. Valganbefalinger
8-32: Lett utstyr, tynne plater (1-2mm tykkelse).
10 - 24: tunge skap, høyt vibrasjonsmiljøer (for eksempel generator jording).
Ovennevnte trinn sikrer sikker installasjon av jordingskruen, og sikrer både elektrisk sikkerhet og mekanisk styrke. De detaljerte instruksjonene må justeres i henhold til spesifikke driftsforhold.
Gjennom utformingen ovenfor, treffer denne typen skrue en balanse mellom elektrisk sikkerhet og mekanisk pålitelighet, noe som gjør det til en kostnad - effektiv, standardisert komponent i jordingssystemer.
