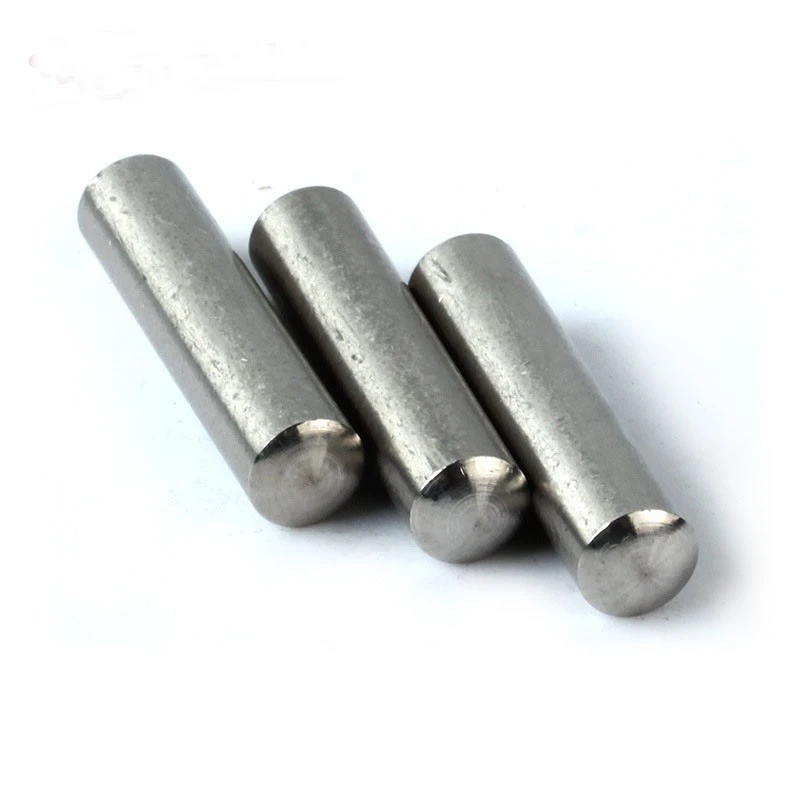

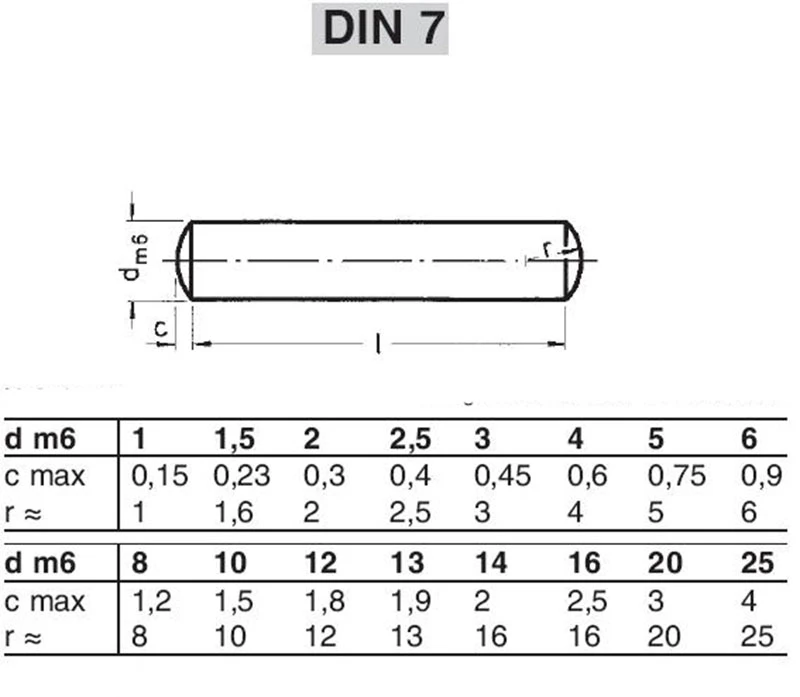

Din7 rustfritt stål Dowel Pin



Dowel -pinner (justeringspinner / fiksepinner)

Dowel -pinner, også kjent som justeringspinner eller festepinner, er komponenter som bruker arbeidsstykkehull som en posisjonsreferanse for å begrense et objekts frihetsgrader. De kontrollerer lineær bevegelse langs x-, y- og z -aksene, samt rotasjonsbevegelse rundt disse aksene, og begrenser dermed alle seks frihetsgrader. I mugg brukes dyvelpinner først og fremst mellom festede skruer for å sikre posisjonsnøyaktighet. De er hovedsakelig ansatt for monteringsjustering, men kan også tjene som tilkoblinger, overbelastning av skjærforbindelser i sikkerhetsinnretninger eller anti-loosening mekanismer. De grunnleggende typene inkluderer sylindriske pinner og koniske pinner.

Sylindriske pinner kontra koniske pinner

Produksjonsprosessforskjeller

Sylindriske pinner kan forhåndsmaskiner, mens koniske pinner vanligvis er tilpasset.

Applikasjoner

Sylindriske pinner er egnet for posisjonering med høy presisjon (pre-maskinert hull) og kan motstå skjærkrefter.

Taperpinner brukes ofte i applikasjoner som krever hyppig demontering.

Funksjonelle forskjeller

Sylindriske pinner er presset inn i reamede hull med svak forstyrrelse, i stand til å bære moderate belastninger. For å opprettholde posisjoneringsnøyaktighet og leddstabilitet anbefales ikke hyppig demontering. De brukes først og fremst til justering, men kan også fungere som koblingspinner eller sikkerhetspinner.

Taper Pins har en 1:50 konisk, og gir selvlåsende egenskaper, høy posisjonsnøyaktighet og enkel installasjon. Gjentatt montering/demontering har minimal innvirkning på presisjon. De brukes hovedsakelig til justering, men kan også tjene som koblingspinner, og krever rømede hull.
