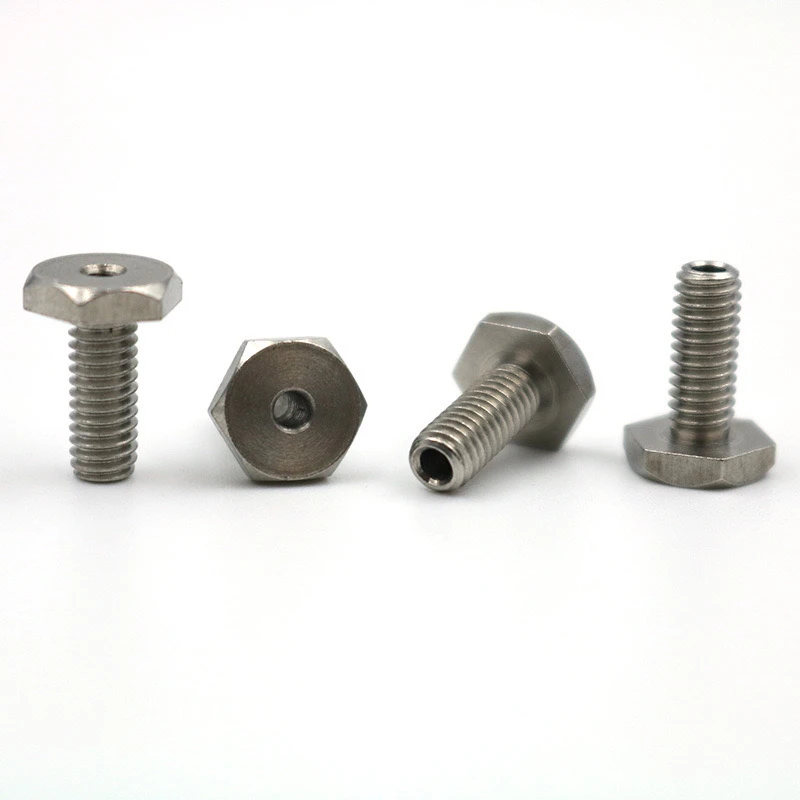

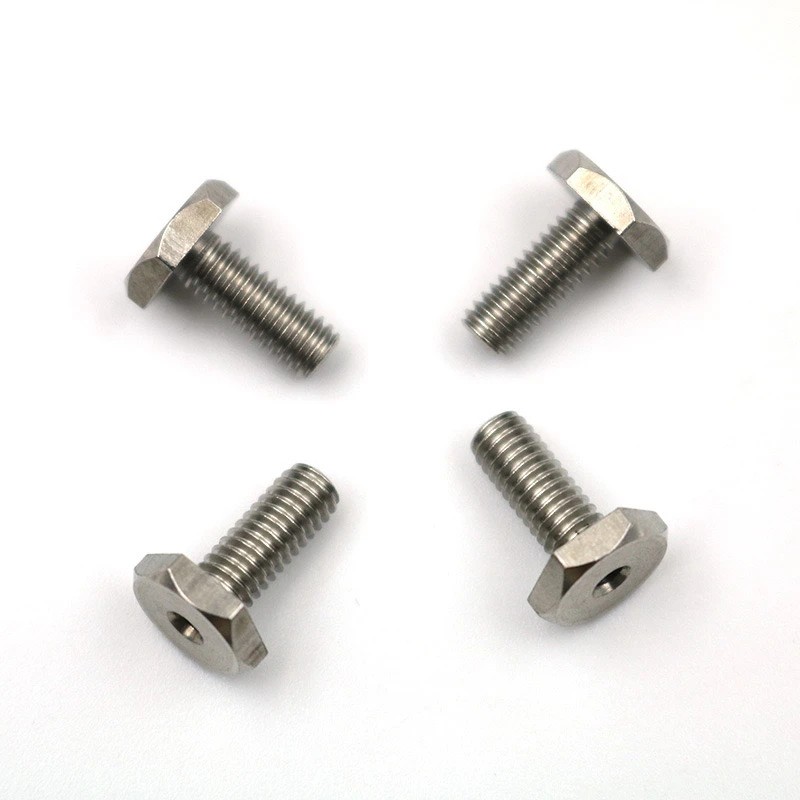

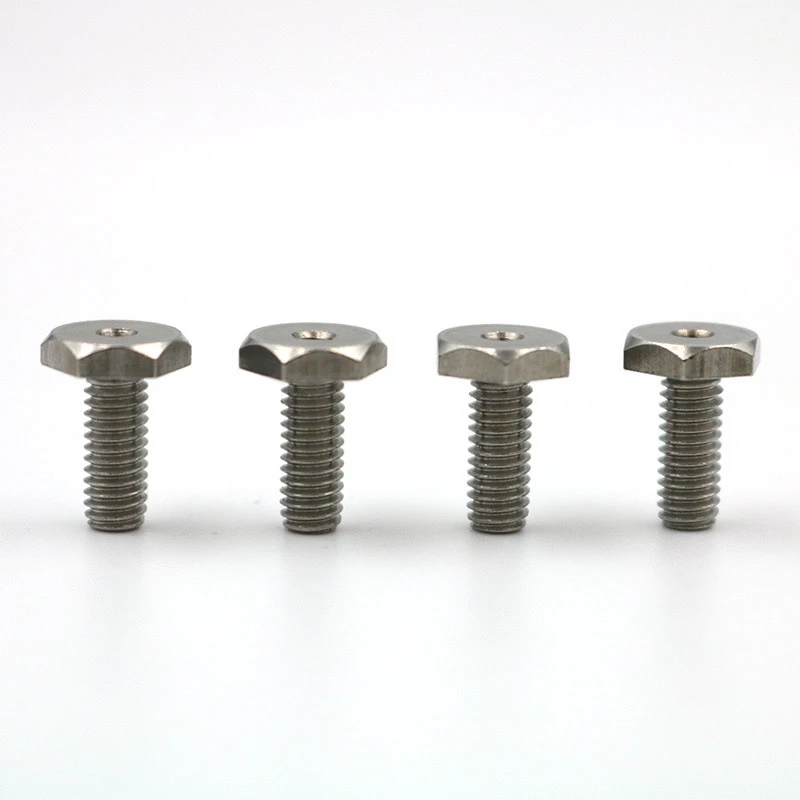

303 rustfritt stålIkke-standard dreinedeler (ekstern sekskant/interne/eksterne/hule skruer) er spesialdesignede festemidler. Følgende er en detaljert tilpasningsbeskrivelse av den, som tar hensyn til både profesjonalitet og praktisk.
1. Kjernetilpasningsparametere
Materielle krav
303 rustfritt stål (lett å kutte type), og det kreves en materialrapport.
Valgfri tilleggsbehandling: Passivasjon, som kan forbedre korrosjonsmotstanden
Strukturell type
Eksternt sekskanthode: Bredde over leiligheter, tykkelse
Intern/ekstern tråd: Trådspesifikasjoner (Metric/Imperial/American Standard), Nøyaktighetsgrad (6H/6G)
Hul design: Gjennom hullets indre diameter, veggtykkelse toleranse
Nøkkelstørrelsestoleranse
Ytre diameter: ± 0,05 mm (Presisjonssvingdeler)
Lengde: ± 0,1 mm (mindre enn eller lik 50mm), ± 0,2 mm (＞ 50mm)
Koksialitet: mindre enn eller lik 0,03 mm (hule skruer trenger spesiell merking)
Overflatebehandling
Standard: Naturlig polering (RA mindre enn eller lik 0,8μm)
Valgfritt: Nikkelplatering (5-10μm), elektrolytisk polering (medisinsk karakter)
Ii. Merknader om ikke-standard design
Spesielle krav til tråder
Tverrsnittstegninger er nødvendig for ikke-standard tanntyper
Størrelsen på den bakskjærende rillen må være merket for indre blinde hull (anbefalt større enn eller lik 1,5 ganger banen)
Mekaniske egenskaper
Strekkfasthet større enn eller lik 500MPa (før varsel hvis det er nødvendig med varmebehandling)
Hodemomenttest (i henhold til DIN 912 Standard eller kundespesifisert verdi)
Verifisering av hul struktur
Flow Test (Fluid Parts må gi trykknivå)
Veggtykkelse Ultrasonic Test Report (valgfritt)
Iii. Produksjons- og kvalitetsinspeksjonsprosess
Behandlingsteknologi
Snu: CNC sveitsisk maskin (egnet for små deler av φ3-20mm)
Trådbehandling: Die/Ekstruderingstøping (ytre tenner), Tap/trådfresing (indre tenner)
Kvalitetskontroll
Full inspeksjonsartikler: Hodestørrelse, tråd GO/NO-Go Gauge (Go/No-Go)
Prøvetakingsinspeksjonsartikler: Salt spray test (72H nøytralt saltspray), hardhet (HRB 70-90)
Dokumentlevering
Påkrevd: Materialsertifisering, Dimensjonsinspeksjonsrapport, Surface Treatment Process Sheet
Valgfritt: 3D -tegninger (trinnformat), PPAP -filer (bilindustri)
IV. Typiske applikasjonsscenarier
Medisinsk utstyr: hule skruer for avledningsrør (elektrolytisk polering nødvendig)
Automatiseringsutstyr: Ikke-standard sekskantede deler for servomotorinstallasjon
Halvledere: Ultrahøy renslighet 303 Rustfritt stålskruer (Vakuum Degassingbehandling)
V. Sitatinstruksjoner
Minimum bestillingsmengde: 50-100 stykker (prøveproduksjon). Former kan åpnes for mer enn 1000 stykker
Leveringstid: 7-15 dager (justert avhengig av kompleksitet)
Moldavgift: Ikke-standard tanntype/spesialformet struktur må beregnes separat
Å gi prøver eller CAD -tegninger kan fremskynde tilbudsprosessen. For komplekse deler anbefales det å signere en teknisk avtale for å avklare akseptkriteriene.
Gjennom den ovennevnte lagdelte analysen kan den funksjonelle essensen og designgrensene for slike ikke-standarddeler raskt forstås, noe som er praktisk for ingeniørvalg eller tilpasningskommunikasjon.
