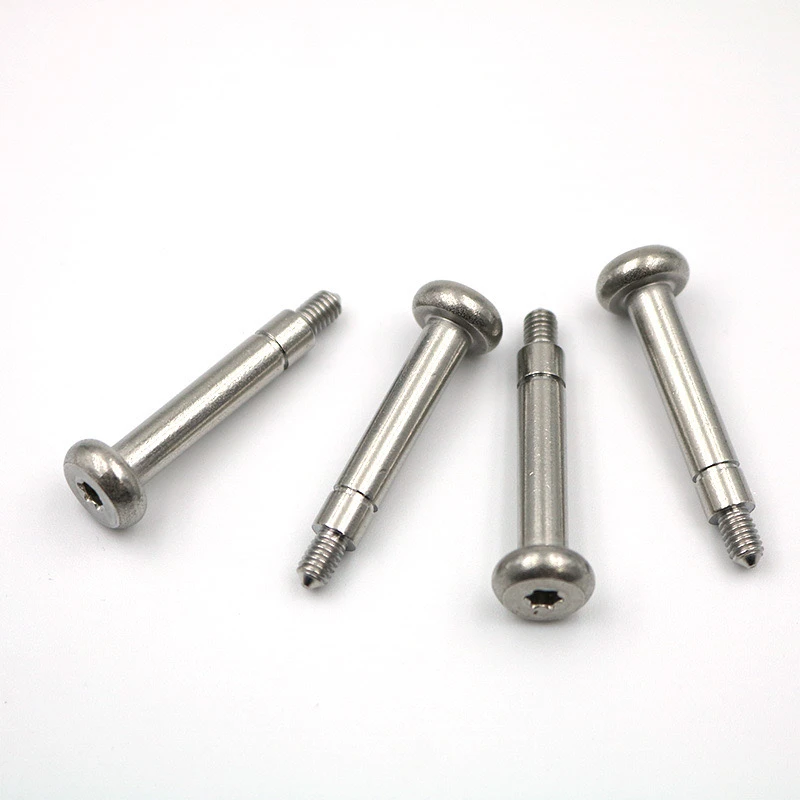

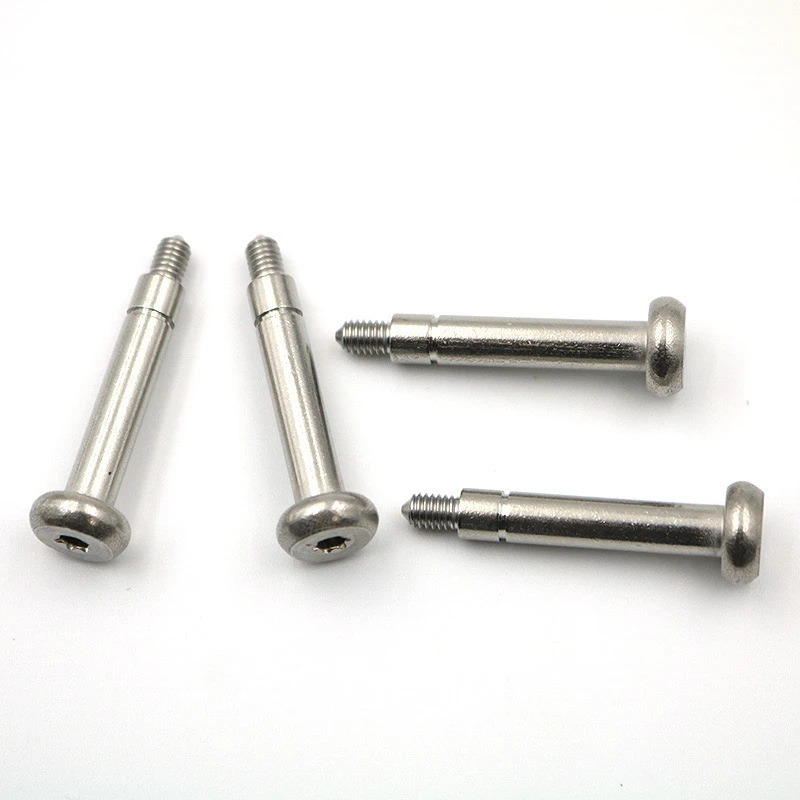

304 rustfritt stålPanhode, Plum Blossom Point Tail, US 6-32/M3/M4-skruer (inkludert T10/T15-slisset trinndesign) er allsidige festemidler. Nedenfor er en detaljert teknisk løsning for deres tilpasning.
1. Grunnleggende parameterbekreftelse
Materialstandard: 304 rustfritt stål (grad A2), i samsvar med ASTM F593/AISI -standarder; salt spray test større enn eller lik 96 timer.
Blandede spesifikasjoner tilgjengelig: US 6-32 Tråd, metrisk M3 og M4 (separat tilbud påkrevd). Trådlengde er standard til 2x diameter og er justerbar.
Ii. Spesielle hodekrav
Panhode, Plum Blossom Composite Structure

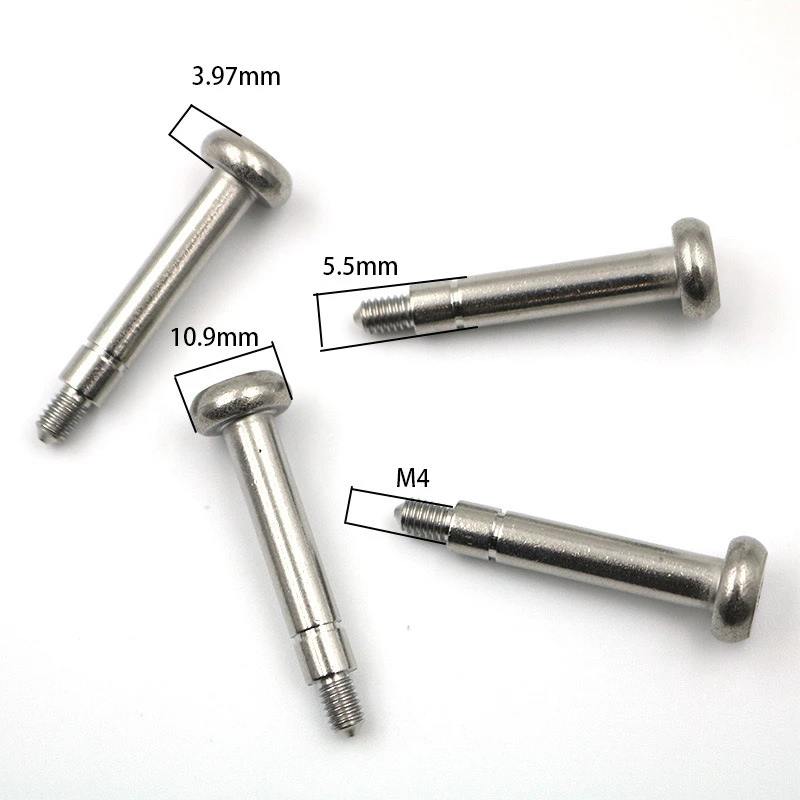

PAN-hodediameter: φ6,5mm ± 0,1 for 6-32, φ5,5mm for M3, φ7mm for M4
Penblomstringstype: T10 (2,74 mm over leiligheter) / T15 (3,27 mm over leiligheter), med groove dybde større enn eller lik 1,2 ganger den tilgjengelige skruediameteren.
Iii. Nøkkelhalefunksjoner
Spiss haledesign: blyvinkel 30 grader ± 2 grad, med en 0,2 mm flat ende som holder på spissen for å forhindre skade.
Grooving Trinn: Underskåret bredde 0,8-1mm, trinnovergang R-vinkel mindre enn eller lik 0,2 mm. Ulhodede polerte stammeseksjoner er tillatt.
IV. Alternativer for overflatebehandling
Standard finish
Elektrolytisk polering
Passivasjon (i samsvar med ASTM A967)
Valgfrie oppgraderinger: Nikkelplatting (5-8μm), Teflon Coating (12-15μm).
V. Kvalitetskontroll
Testelementer:
Tråd GO/NO - Go Gauge Test (Go/No - Go)
Hodemomenttest (6-32mm må nå 4,5 n · m)
Salt spray test prøvetaking
Sertifikat kreves
Materialrapport (inkludert Ni/Cr -innhold)
ROHS/REACH COMVIANCE -erklæringen
Vi. Emballasje og levering
Standardemballasje:
Indre emballasje: rust - Proof Paper + PE Bag
Ytre emballasje: Kartong (1000 stykker/kartong, bruttovekt mindre enn eller lik 15 kg)
Tilpasningstjenester:
Lasermerking (plassering/innhold kan tilpasses)
Blandet forhold omsettelig (f.eks. T10/T15 Groove Ratio)
Vii. Merknader
Leveringstid: Muggutvikling: 7 virkedager (nye spesifikasjoner)
Materialrapport (inkludert Ni/Cr -innhold)
ROHS/REACH COMVIANCE -erklæringen
Vi. Emballasje og levering
Standardemballasje:
Indre emballasje: rust - Proof Paper + PE Bag
Ytre emballasje: Kartong (1000 stykker/kartong, bruttovekt mindre enn eller lik 15 kg)
Tilpasningstjenester:
Lasermerking (plassering/innhold kan tilpasses)
Blandet forhold omsettelig (f.eks. T10/T15 Groove Ratio)
Vii. Merknader
Leveringstid: Muggutvikling: 7 virkedager (nye spesifikasjoner)
Produksjonsledetid: 15-20 dager
Minimum bestillingsmengde:
Standard spesifikasjoner: 5000 stykker/design
Spesielle spesifikasjoner: 10.000 stykker eller mer
Vi anbefaler å tilby tegninger for å bekrefte følgende nøkkeldimensjoner:
① ② Overgangstoleranse mellom trinndiameter og hovedtråddiameter
② Minimum veggtykkelse mellom den heksalobulære kontakten og ytterkanten av hodet
③ krevde rett lengde på den spisse halen
Gjennom ovennevnte design overgår denne skruen betydelig vanlig flat - hodemaskinskruer i effektivitet, pålitelighet og tilpasningsevne, noe som gjør det til en foretrukket løsning for presisjonsmontering.
