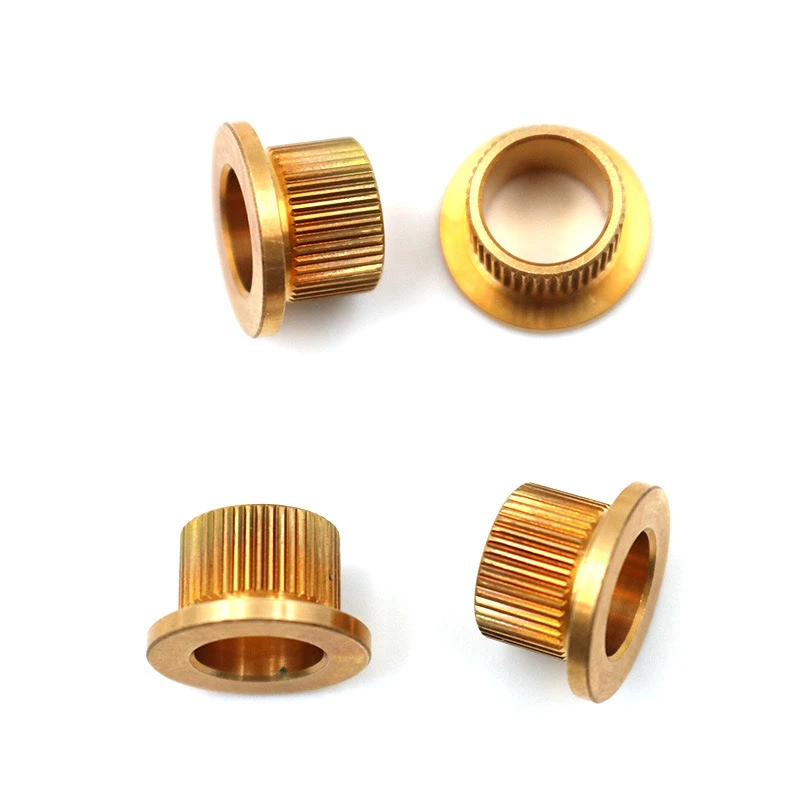

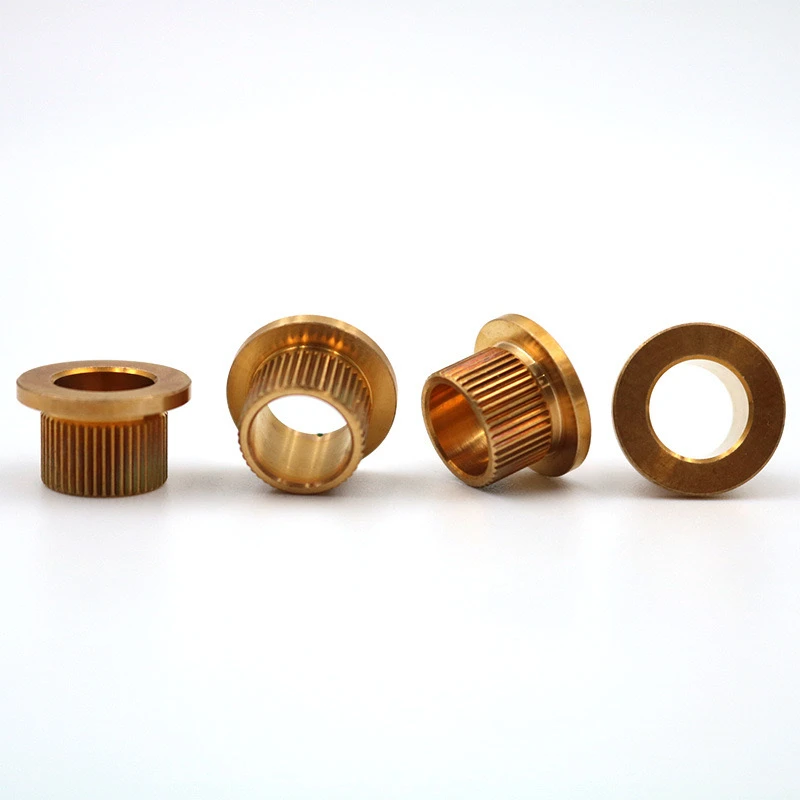

Messing knurretTrinnflensnitter er spesialdesignede nagler som kombinerer flere strukturelle og funksjonelle funksjoner. De brukes først og fremst i applikasjoner som krever festing, anti-sklisikre egenskaper eller estetikk. Følgende er en detaljert beskrivelse av deres tilpasning, tydelig strukturert og fokuserer på viktige parametere og forholdsregler.
I. Kjernespesifikasjoner
Materiale
Messingkarakter: H62. Materialsertifisering (ROHS/Reach -sertifisering kreves) er påkrevd.
Overflatebehandling: Naturlig polsk/nikkelbelegg (tykkelse større enn eller lik 5μm)/passivering for oksidasjonsbeskyttelse.

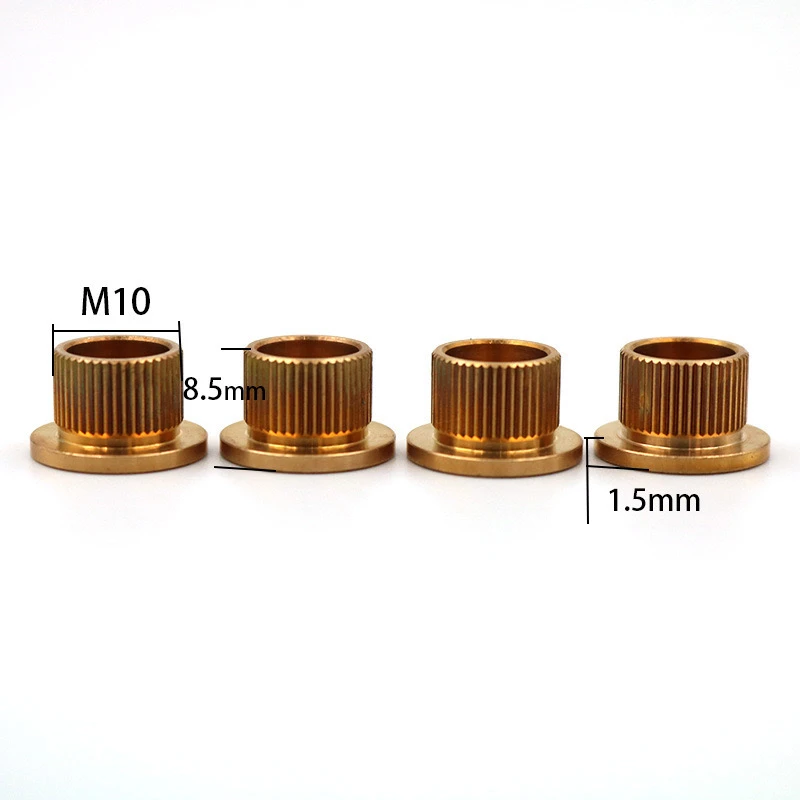

Strukturelle parametere
Trinndesign
Hodediameter: Kunde-levert tegning eller spesifikasjon.
Skaftdiameter: vanligvis 0,5-1 mm mindre enn hodet.
Trinnhøyde: 1-3mm (justerbar basert på monteringsklarering).
Knurl Type: Rett/tverrkorns knurling (anbefalt tonehøyde 0,6 mm, tannhøyde 0,2 mm for økte anti-sklisikre egenskaper).
Knurled områdelengde: 1/3-1/2 av den totale skaftlengden (endeposisjonstoleranse ± 0,2 mm påkrevd).
Ytelsesspesifikasjoner
Strekkfasthet: større enn eller lik 300 MPa (typisk verdi for H62 messing). Skjærkraft: større enn eller lik 2000 N (som skal verifiseres basert på applikasjonsscenario).
Ii. Nøkkelbehandlingsteknikker
Kald overskrift: Hodet og trinnet er integrert for å unngå sveising. Knurling må fullføres etter endt sving for å forhindre burrs.
Toleransekontroll
Diameter -toleranse: ± 0,05 mm (krav til presisjonssamling).
Total lengde (L): ± 0,1 mm (for standardstørrelser som 10 mm/15 mm).
Spesielle krav
Flens Chamfer: 0,3 x 45 grader (for å unngå riper i monteringen). Intern tråd/gjennom hull: Hvis det er nødvendig med forhåndsboring, spesifiser trådstørrelsen (f.eks. M4) eller hulldiameter (Ø2 mm ± 0,05).
Iii. Inspeksjonsstandarder
Dimensjonal inspeksjon
Bruk en projektor/CNC 3D -skanner for å inspisere den første batchen fullt ut (påfølgende tilfeldig inspeksjon av 5%).
Fokuser på å sjekke integriteten til den knurlede tannprofilen (ingen manglende tenner eller kollapsede kanter).
Funksjonell testing
Salt spray -test: Ingen rust etter 48 timer (nikkelbelegg).
Momenttest: Simulerer installasjon og stramming (hvis større enn eller lik 3 n · m er nødvendig).
V. FAQ
Designkonflikter: Avstanden mellom det knurrede området og trinnet må være større enn eller lik 1 mM for å unngå stresskonsentrasjon.
Materialealternativer: Hvis det er nødvendig med høyere styrke, anbefales aluminiumsbronse (C95400, 30% høyere kostnad).
Sertifiseringskrav: Automotive/Medical Industries krever ISO 9001 eller IATF 16949 -sertifisering.
Å levere 2D -tegninger eller 3D -modeller anbefales for å unngå kommunikasjonsfeil, og å prioritere kritiske dimensjoner indikeres.
Dette produktet balanserer også installasjonseffektivitet og miljøkompatibilitet, noe som gjør det til en svært funksjonell løsning blant messingfester.
