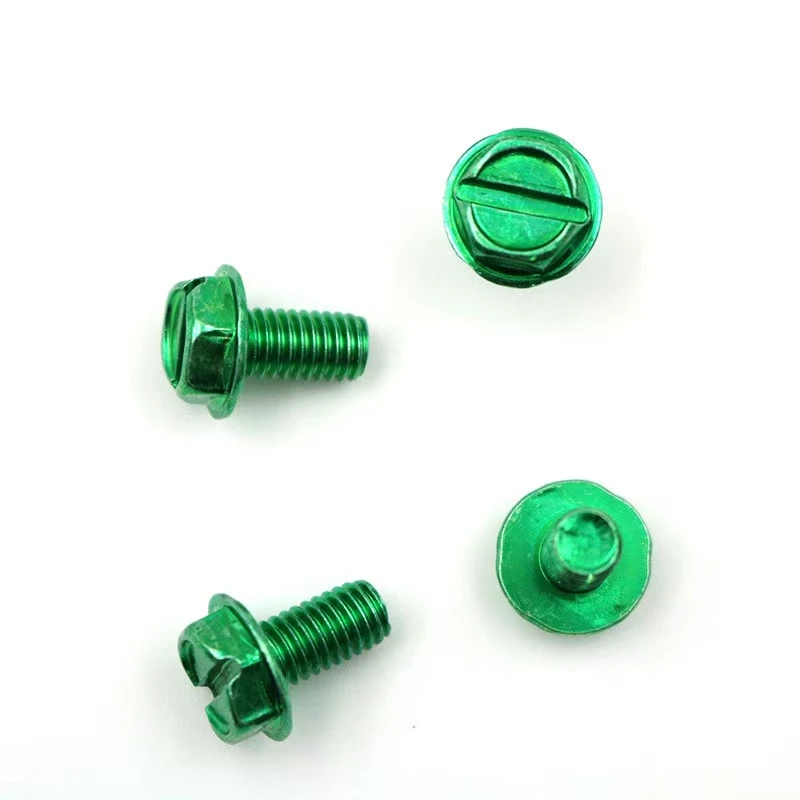

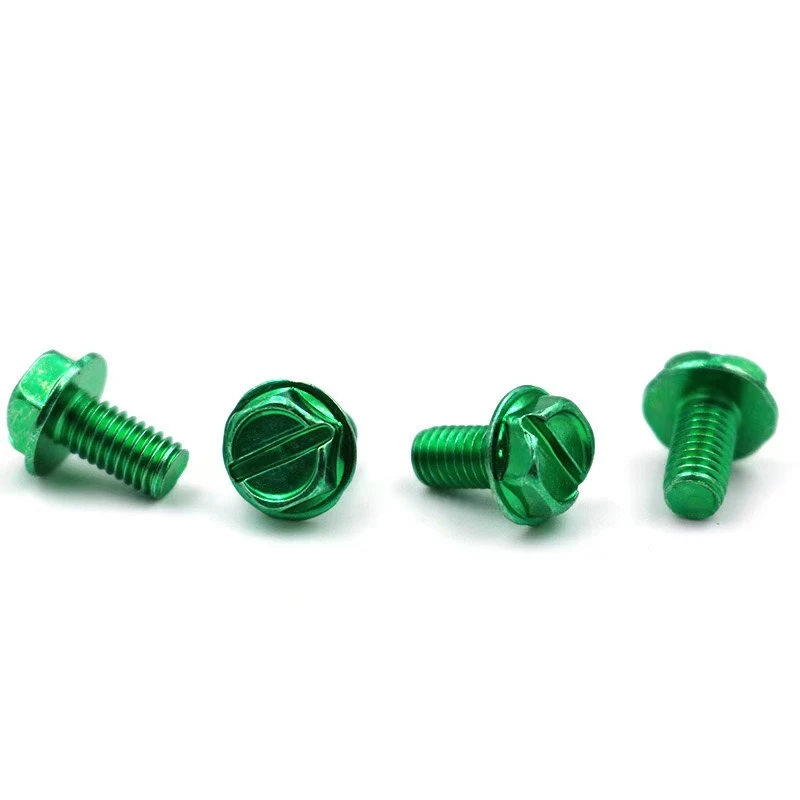

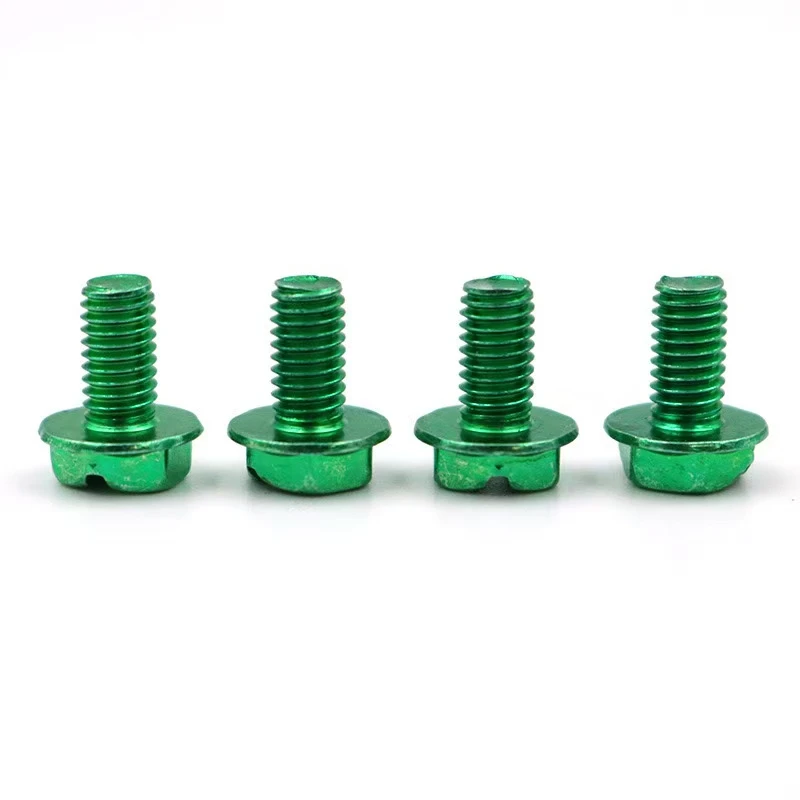

8-32 10-24 Ekstern sekskant Slisset grønn sink jordingskrue. Denne forankringenskruer en spesifikk spesifikasjon jordingskrue som hovedsakelig brukes til jording av elektrisk utstyr eller metallstrukturer. Nedenfor er en introduksjon for å tilpasse den.
I. Grunnleggende parameterkrav
Spesifikasjoner og modeller
Trådstørrelse: Amerikansk standard, to størrelser tilgjengelig: #8-32 UNC (omtrent 4,2 mm diameter, 0,79 mm tonehøyde)
#10-24 UNC (omtrent 4,8 mm diameter, 1,06 mm tonehøyde)
Lengde: Tilpasses på forespørsel.
Hodedesign: Ekstern sekskant + slisset: sekskantet over - flate dimensjoner må samsvare med ANSI -standarder. Det slissede sporet må være større enn eller lik 1 mm bred og dyp nok til å sikre en sikkerskrujernengasjement.
Overflatebehandling: Grønn sinkbelegg samsvarer med ASTM -standarder. B633 Standard, salt spraytest større enn eller lik 96 timer (hvit rust), beleggtykkelse 8-12μm, ROHS miljøsertifisering kreves.
Ii. Funksjons- og prosessdetaljer
Jording ytelse
Optimalisert ledningsevne: Skruehalen må ha en skarp guidespiss eller serrasjoner for å sikre direkte kontakt gjennom malingslaget og kontakt med metallsubstratet, med en kontaktmotstand på<0.1Ω.
Anti - Løsne design: Tilgjengelig med nyloninnsatser eller doble mutteralternativer.
Groove -type og styrke
Slisset sporkompatibilitet: Sporedybden må romme en standard slisset skrutrekker, med en spalteveggvinkel mindre enn eller lik 30 grader for å forhindre glidning.
Mekaniske egenskaper: Minimumsgrad 4.8, valgt materiale: Lavt eller middels karbonstål, varme - behandlet hardhet HRC 22-32.
Iii. Tilpasningsprosess og aksept
Tegninger og prøver
Du må tilby CAD -tegninger (inkludert toleransemarkeringer) eller bekrefte vårt designutkast. Full - Skalatesting av 3-5 første prøver vil være nødvendig.
Emballasje og merking
Indre emballasje: anti - rustpapir + PE -pose. Ytre boks trykt med spesifikasjoner/mengde/batchnummer; Valgfritt etikett "Ground" "skrue" + grønn sinkfargekode.
MOQ og leveringstid
Minimum bestillingsmengde: 5000 stykker/spesifikasjoner. Masseproduksjon Ledetid: 15-20 dager. Hurtige ordrer medfører en avgift på 30%.
IV. Valgfrie tilleggsfunksjoner
Non - Standardtilpasning: Alternativer inkluderer stempling av et jordingssymbol på hodet, erstatte kobberbelegg eller utvide akselen.
Sertifiseringsstøtte: UL/CE -sertifiseringsdokumenter tilgjengelig.
Dette sikrer at skruene oppfyller kravene til mekanisk styrke, jordingens pålitelighet og korrosjonsmotstand. Ytterligere diskusjon av spesifikke applikasjonsscenarier anbefales for å optimalisere detaljer.
Gjennom utformingen ovenfor oppnår disse skruene en balanse mellom elektrisk sikkerhet og mekanisk pålitelighet, noe som gjør at de koster - effektive, standardiserte komponenter i jordingssystemer.
