Følgende er en detaljert brukerhåndbok for 12,9-klasse CNC Turning Tool Bar-tilbehør (Shims and Non-Standard Studskruer), som dekker både tekniske nødvendigheter og praktisk veiledning.
I. Tilbehørsfunksjonsoversikt
SHIMS: Støtt innsatsen, distribuerer skjæringskrefter, forhindre flis og juster innsatshøyden slik at den samsvarer med verktøylinjen.
Materiale: Vanligvis karbid eller herdet stål, som samsvarer med innsatsen.

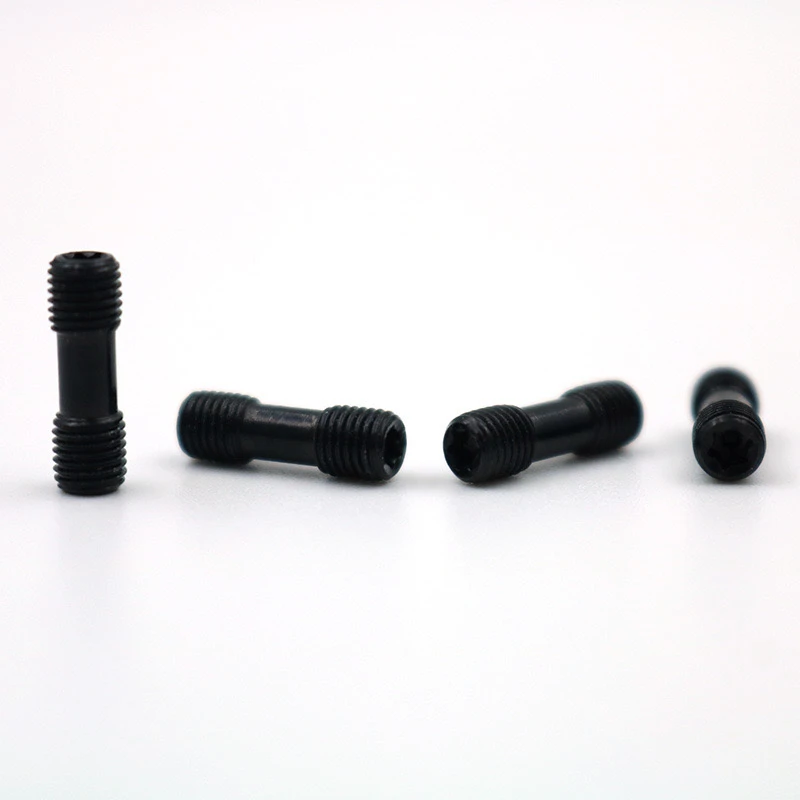

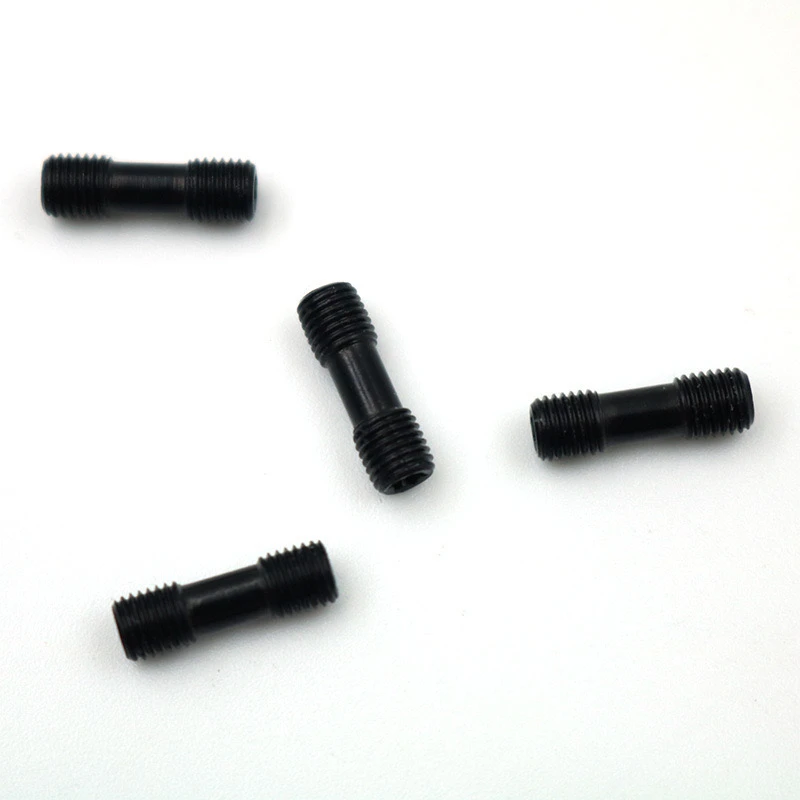

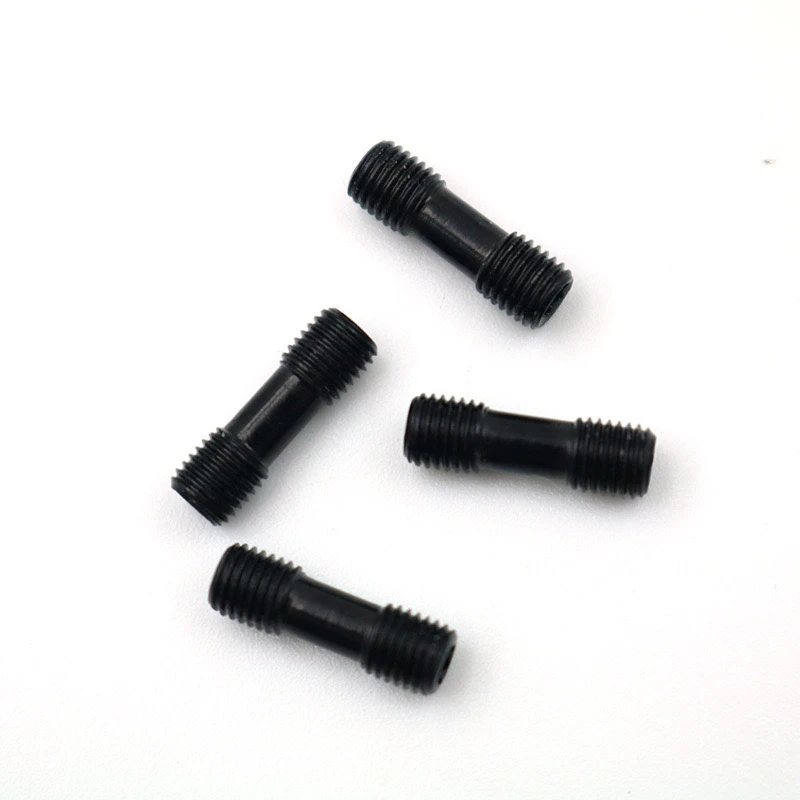

Ikke-standardstudskruer (M5/M6/M8)
Funksjoner: 12,9-klasse høy styrke, dobbelttråddesign (muligens med forskjellige plasser/diametre i hver ende), egnet for spesielle klemmescenarier.
Formål: Fest innsatsen til verktøylinjen, imøtekommende ikke-standardverktøysporer eller spesielle SHIM-konfigurasjoner.
Ii. Bruksinstruksjoner og forholdsregler
1. Forberedelse før installasjon
Rengjøring og inspeksjon
Rengjør verktøystangen gjenget hull, shim kontaktoverflate ogskrumed alkohol for å fjerne olje og rusk.
Inspiser trådintegriteten (spesielt for ikke-standardskruer, bekreft at de samsvarer med verktøystanghullet.
Kontroller tilbehørsmatching: Bekreft at SHIM -tykkelsen samsvarer med innsatsmodellen (se verktøyhåndboken).
Ikke-standardstigskruer krever to distinkte ender: den ene enden sikrer typisk verktøyholderen, mens den andre holder innsatsen på plass (merking eller måling av trådstigningen).
2. Installasjonsprosedyre
Plassering av shim
Sett mellom Shim nøyaktig inn i verktøyholderen, og sørg for at det ikke er noen vippe (bruk et forstørrelsesglass for å inspisere passformen).
Installere innsatsen
Innsetting av skjæret må være orientert i riktig retning (f.eks. For eksterne vendeverktøy skal skjærkanten møte oppover).
Stramme piggskruene
Trinn:
en. Først strammer du skruen manuelt inn i verktøyholderens trådhull (for å unngå feiljustering).
b. Bruk en dreiemomentnøkkel for å stramme inn to trinn: forhåndsstrammes til 50% av det nominelle dreiemomentet, og stram deretter fullstendig (f.eks. Det typiske dreiemomentet for en M8-skrue er 25-30 N · m).
Nøkkelpoeng:
Hvis skruetrekkene er forskjellige, sikrer den grove enden verktøyholderen, mens den fine enden holder innsatsen på plass.
Ikke bruk smøremidler (dette kan påvirke friksjonskoeffisienten og forårsake stramning eller løsne).
3. I oppdrag og verifisering
Høydekalibrering: Bruk en verktøysetter for å sjekke verktøyets høydesenterhøyde. Hvis avviket overstiger 0,02 mm, må du bytte ut shim eller justere det.
Testskjæring: Kjør maskinen med lav hastighet og ingen belastning for å observere om bladet beveger seg. Etter å ha maskinert det første stykket, sjekk overflatebehandlingen.
Iii. Feilsøking av vanlige problemer
Skruebrudd:
Årsak: Overrekkede eller feiljusterte tråder.
Løsning: Bytt ut skruen og bruk en momentnøkkel for å sjekke verktøyholdertrådene for skade.
Sett inn skift:
Årsak: ujevn skim eller utilstrekkelig strammet skrue.
Løsning: Gjenopprente skimkontaktoverflaten og stram igjen til standardmomentet.
IV. Vedlikeholdsanbefalinger
Regelmessig inspeksjon: Kontroller skruene for løshet hver 8. time (merking er et hjelpemiddel).
Tilbehørssatningssyklus:
Shim: Erstatt hvis innrykk eller slitasje overstiger 0,1 mm.
Grad 12,9 skruer: Kast etter 5 gjenbruk eller hvis tråddeformasjon blir observert.
Standardisert drift og nøye oppmerksomhet på detaljer kan forbedre verktøyets levetid og maskineringsnøyaktighet betydelig. Det anbefales å føre en oversikt over tilbehørsmodellen for rask erstatning.
